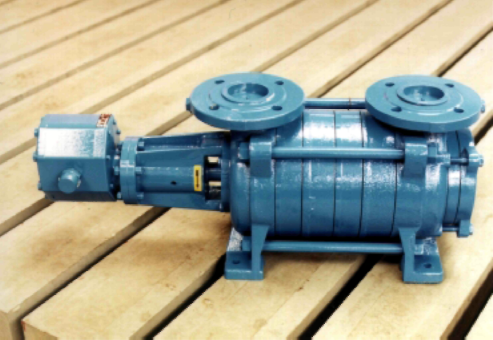

САМОВСАСЫВАЮЩИЕ
НАСОСЫ
80-SVA
Применение
Самовсасывающие насосы «80-SVA» в исполнении «001» используются для перекачки питьевой и производственной воды до 90 °С без механических примесей. Насосы в исполнении «002» предназна­чены для перекачки горючих жидкостей класса I. - IV. Возможно их также применить для перекачки масел до максимальной кинематической вязкости 37 мм2.с1 и температуры 90 "С. Преимуществом насосов является их самовсасывающее свойство.
Описание
Насосы « 80-SVA» ротационные, секционные, горизонтальные, самовсасывающие, сконструиро­ванные для прямого соединения с приводным двигателем. Транспортная высота увеличивается с количеством ступеней, которые размещены между всасывающим и нагнетательным корпусами. Ступень насоса образована всасывающей и нагнетательной втулками, между которыми вращается рабочее колесо, причем нагнетательная втулка у нагнетатель­ного корпуса называется нагнетательная втулка концевая. С противоположной стороны нагнетатель­ного корпуса присоединяется эвакуационная ступень, которая состоит из всасывающего переходного кольца, рабочего колеса и запорной крышки. Эта ступень выполняет функцию самовсасывания, т.е. откачки воздуха и испарений из насоса. Вал насоса уложен со стороны привода в шариковом подшипнике. Второй конец вала уложен во втулке скольжения, которая смазывается перекачиваемой жидкостью. Уплотнение вала происходит с помощью механического сальника , который расположен во всасывающем корпусе. Материальное исполнение сальника отличается у типа «001» (для воды) и «002» (для горючего).
Направление вращения
Насосы «80-SVA» правовращающие, т.е. направление вращение вала по ходу часовых стрелок, при взгляде со стороны привода.
Материальное исполнение
Всасывающий и нагнетательный корпуса, всасы­вающая и нагнетательная втулки, запорная крышка, кольцо всасывающее переходное, нагнетательная втулка концевая, корпус подшипника и крышка подшипника исполнены из серого чугуна. Вал исполнен из нержавеющей стали. Втулки вращения из латуни. Механический сальник в качество соответствующем перекачиваемой жидкости.
Технические характеристики
Название
Единицы
Параметры
Диапазон расхода
1.с-1
4 - 12
Диапазон транспорт. высоты
м
120 - 10
Диапазон
потребляемой
мощьности
КВТ
27 - 4
Обороты
МИН"1
1450
Макс, температура жидкости
°с
90
Вес насоса
кг
58 - 90
Характеристики действительны для воды t = 20 "С, р= 1000 кг.м-3 и оборотов п = 1450 мин1.

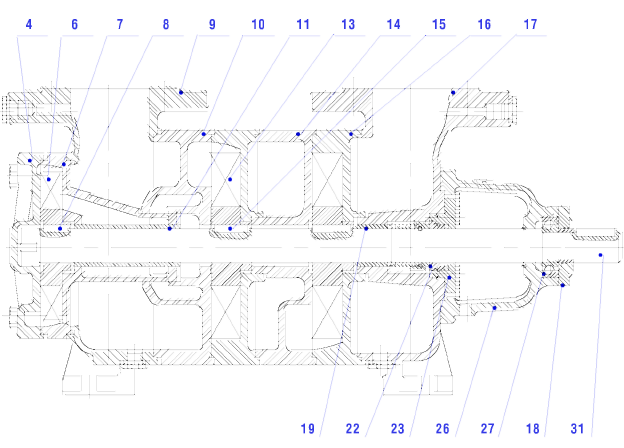

Информационный разрез насоса
4
крышка запорная
16
втулка всасывающая
6
рабочее колесо
17
корпус всасывания
7
кольцо всасывающее переходное
18
крышки подшипника
8
пружина
19
втулка
9
нагнетательный корпус
22
механический сальник
10
втулка нагнетательная
23
крышка сальника
11
втулка
26
корпус подшипника
13
рабочее колесо
27
подшипник
14    пружина
15    втулка нагнетательная
31 вал

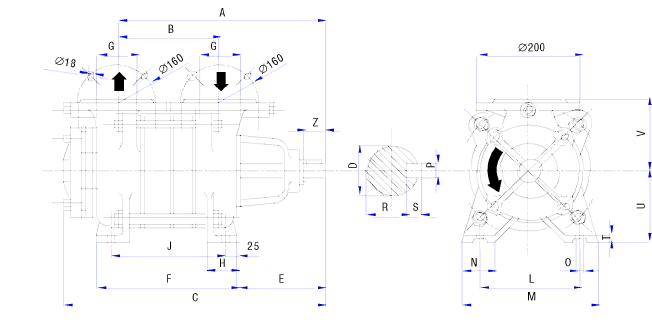

Габаритный чертеж
Насос
А
В
С
D
Е
F
G
Н
J
L
М
N
О
Р
R
S
Т
и
V
Z
80-SVA-1 °
415
203
522
30
172
288
DN80 PN16
70
238
200
255
55
15
8
25,9
7
18
150
160
48
80-SVA-2"
517
305
624
390
340
80-SVA-3"
619
407
726
492
442

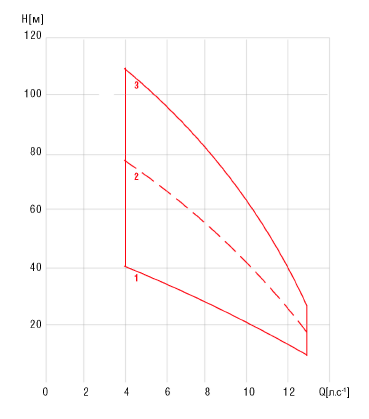

Информационная рабочая диаграмма насоса
