CNN – 2000
Одноступенчатая стадия жидкостно-кольцевого Вакуумного Насоса
Справочная Таблица Технических Данных
Тип насоса
CNN-2001
CNN- 2002
CNN-2003
Производительность фут3/мин
1600-2250
1550-2280
1400-2150
Скорость обороты в минуту
450-640
450-640
450-640
Шумы децибел, дБ(А)*
85
85
85
Вес Кг
1,400 (Без входного/выходного коллектора)
Расход жидкости м3/час
2.3-4.5
6.8-9
6.8-13.6
*С глушителем после входного отверстия и трубопровода в 200 То р р
Модельная Система Кодирования
CNN - 2 0 0 1 FCD 1М
CNN
CUTES Corporation жидкостно-кольцевой Вакуумный Насос (Установленные Измерения такие же, как модели Nash CL 2000)
20
Производительность 2000 фут3/мин
01
Операционный вакуумный диапазон
01: ниже 400мм.Н§ 02: 350- 550мм.Hg 03: 500 - 680мм.Hg
FCD
Код применяемых материалов, смотреть таблицу внизу.
1М
Уплотнение
Пусто: герметизирующий сальник 1М: одиночное механическое уплотнение 2М: двойное механическое уплотнение
Название деталей
FCD
STD
BVC
BVS
xvc
xvs
SS4
PVC
PVS
SS6
Конус
GGL-200
GGL-200
1.4308
1.4308
1.4308
1.4308
1.4308
1.4408
1.4408
1.4408
Голова
GGL-200
GGL-200
GGL-200
GGL-200
GGL-200
GGL-200
1.4308
GGL-200
GGL-200
1.4408
Корпус
GGL-200
GGL-200
GGL-200
1.4308
GGL-200
1.4308
1.4308
GGL-200
1.4408
1.4408
Вал
С 45
С 45
1.4006
1.4006
1.4006
1.4006
1.4006
1.4006
1.4006
1.4408
Пластина плакирования
—
—
—
—
1.4408
1.4408
—
1.4408
1.4408
—
Заменяемый держатель
GGG-40
GGG-40
GGG-40
GGG-40
GGG-40
GGG-40
GGG-40
GGG-40
GGG-40
GGG-40
Крышка подшипника
GGL-200
GGL-200
GGL-200
GGL-200
GGL-200
GGL-200
GGL-200
GGL-200
GGL-200
GGL-200
Ротор
GGG-40
1.4308
1.4308
1.4308
1.4308
1.4308
1.4308
1.4408
1.4408
1.4408
Используемые материалы в стандарте DIN. DIN – Немецкий Институт Стандартов.
Сертификат ISO 9001

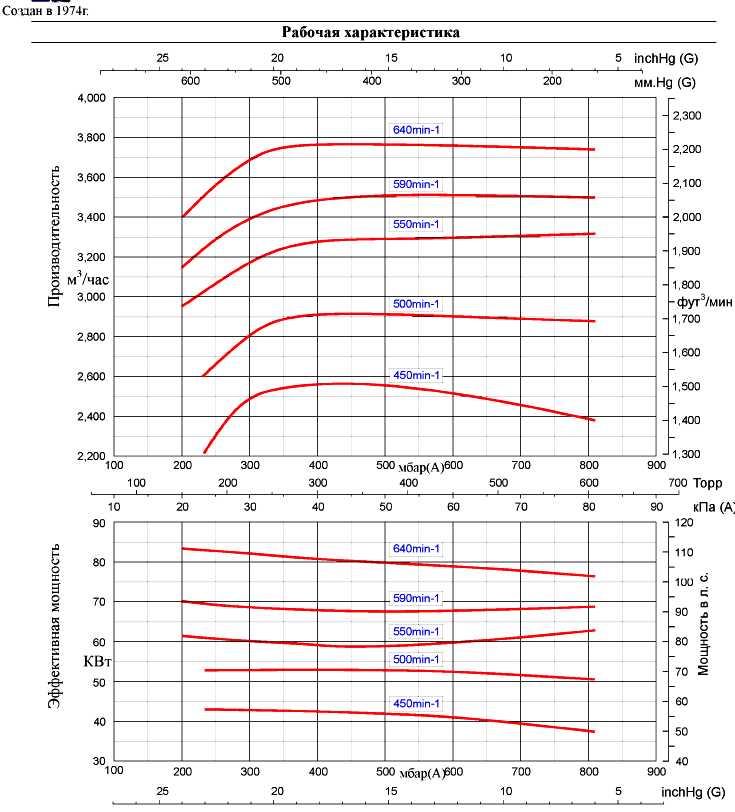

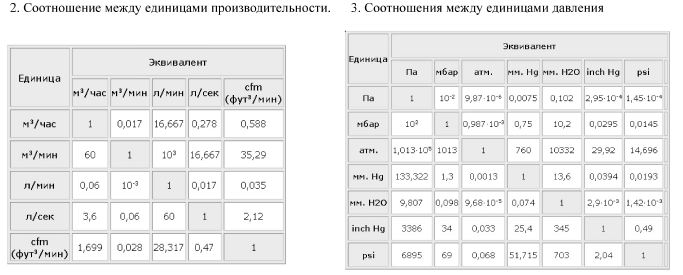

Эти кривые производительности базируются на эксплутационных режимах с сухим воздухом в температуре 20 °С, операционная вода в температуре 15 °С, и давление разгрузки 1013 мбар с допуском +/- 5%
мбар(А)
Требования к потоку м3/час
Обороты в минуту
200
300
450
600
700
800
450 640
9.0
6.8
6.8
6.8
6.8
6.8

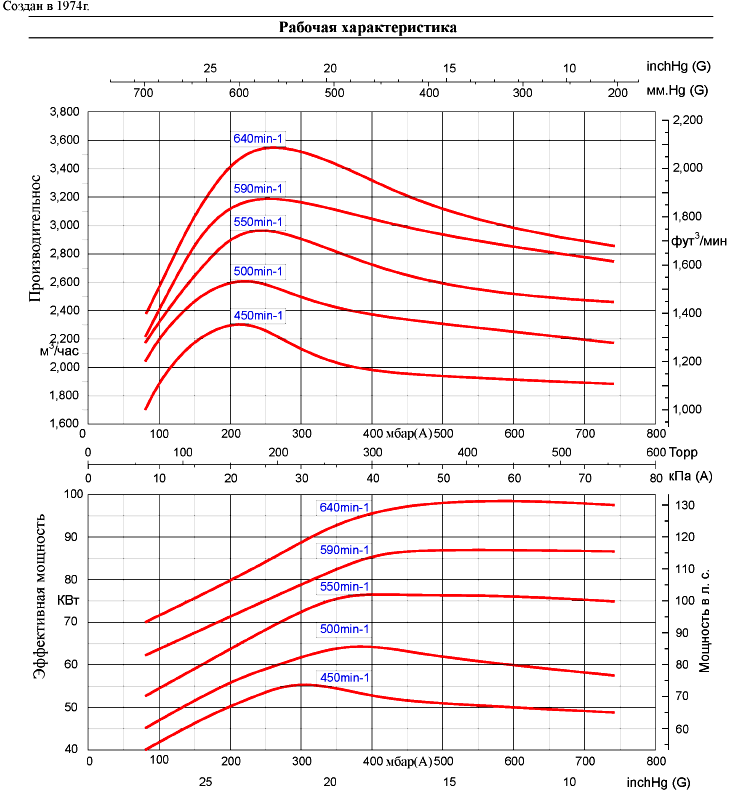

Эти кривые производительности базируются на эксплутационных режимах с сухим воздухом в температуре 20 °С, операционная вода в температуре 15 °С, и давление разгрузки 1013 мбар с допуском +/- 5%
мбар(А)
Требования к потоку м3/час
Обороты в минуту
100
200
400
600
700
800
450 640
13.6
13.6
13.6
6.8
6.8
6.8

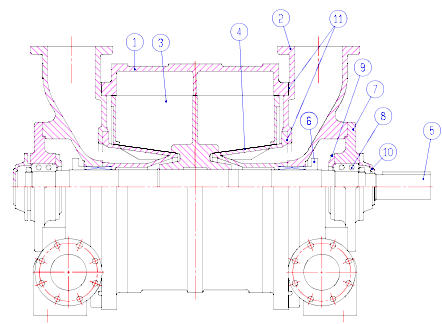

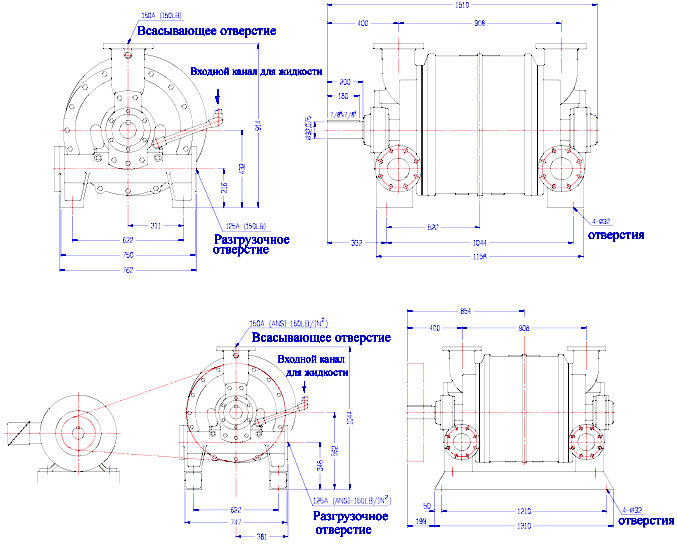

Отдельные типы основания

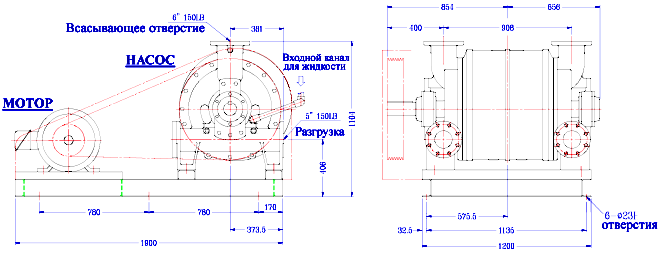

Общая основа
Позиция
Название
No.
1
Корпус
1
2
Верхняя часть
2
3
Ротор
1
4
Конусная воронка
2
5
Вал
1
6
Сальниковое уплотнение
1 комплект
7
Заменяемый держатель
2
8
Подшипник
2
9
Внутренняя крышка подшипника
2
10
Внешняя крышка подшипника
2
11
Уплотнение
1 комплект

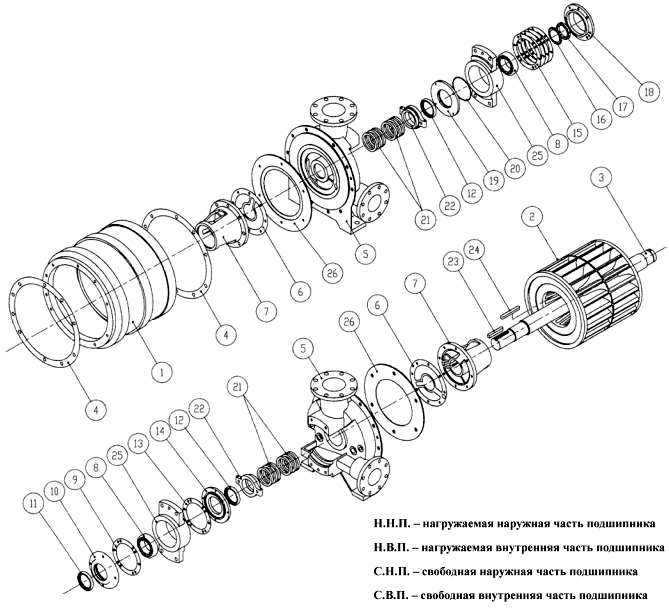

Объёмное изображение с пространственным разделением
Позиция
Название
Позиция
Название
1
Корпус
14
Н.В.П. Крышка
2
Ротор
15
Регулировочные шайбы
3
Вал
16
Стопорная Шайба
4
Корпусное уплотнение
17
Контргайка
5
Верхняя часть
18
С.Н.П. Крышка
6
Уплотнитель конуса
19
С.В.П. Крышка
7
Конус
20
Кольцо
8
Подшипник
21
Уплотнительное кольцо
9
Н.Н.П. Уплотнитель
22
Сальник
10
Н.Н.П. Крышка
23
Шпонка вала
11
Наружный Манжетный Уплотнитель
24
Шпонка ротора
12
Внутри Манжетный Уплотнитель
25
Заменяемый держатель
13
Н.В.П. Уплотнитель крышки
26
Пластина плакирования
