CNN-6000

CNN – 6000

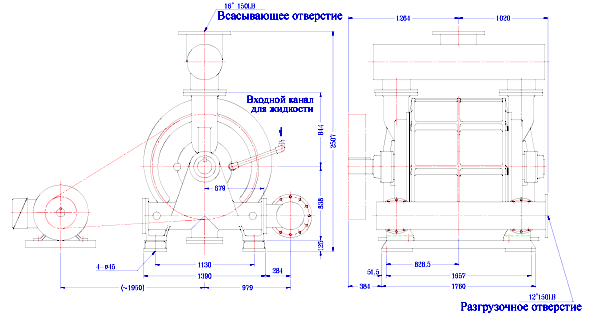

Одноступенчатая стадия жидкостно-кольцевого Вакуумного Насоса


	Справочная Таблица Технических Данных
	Тип насоса	CNN-6001	CNN-6002	CNN-6003
	Производительность фут³/мин	4400-8000	4500-8000	4900-7500
	Скорость обороты в минуту	225-400	240-400	277-400
	Шумы децибел, дБ(A)*	88	88	88
	Вес Кг	5700
	Расход жидкости м³/час	8-9.5	12-16	16-25

* С глушителем после входного отверстия и трубопровода в 200 Торр.


	Модельная Система Кодирования
	CNN - 6 0 0 1 FCD 1M
	CNN	CUTES Corporation жидкостно-кольцевой Вакуумный Насос (Установленные Измерения такие же, как модели Nash CL 6000)
	60	Производительность 6,000 фут³/мин
	01	Операционный вакуумный диапазон	01: ниже 400 (миллиметров ртутного столба) 02: 350-550 (миллиметров ртутного столба) 03: 500 - 680 (миллиметров ртутного столба)
	FCD	Код применяемых материалов, смотреть таблицу внизу.
	1M	Уплотнение	Пусто: герметизирующий сальник 1М: одинарное механическое уплотнение 2М: двойное механическое уплотнение


	Название деталей	FCD	STD	BVC	BVS	xvc	xvs	SS4	PVC	PVS	SS6
	Конус	GGL-200	GGL-200	1.4308	1.4308	1.4308	1.4308	1.4308	1.4408	1.4408	1.4408
	Головка	GGL-200	GGL-200	GGL-200	GGL-200	GGL-200	GGL-200	1.4308	GGL-200	GGL-200	1.4408
	Корпус	GGL-200	GGL-200	GGL-200	1.4308	GGL-200	1.4308	1.4308	GGL-200	1.4408	1.4408
	Вал	С 45	С 45	1.4006	1.4006	1.4006	1.4006	1.4006	1.4006	1.4006	1.4408
	Пластина плакирования	—	—	—	—	1.4408	1.4408	—	1.4408	1.4408	—
	Заменяемый держатель	GGG-40	GGG-40	GGG-40	GGG-40	GGG-40	GGG-40	GGG-40	GGG-40	GGG-40	GGG-40
	Крышка подшипника	GGL-200	GGL-200	GGL-200	GGL-200	GGL-200	GGL-200	GGL-200	GGL-200	GGL-200	GGL-200
	Ротор	GGG-40	1.4308	1.4308	1.4308	1.4308	1.4308	1.4308	1.4408	1.4408	1.4408

Используемые материалы в стандарте DIN. DIN – Немецкий Институт Стандартов.

Сертификат ISO 9001

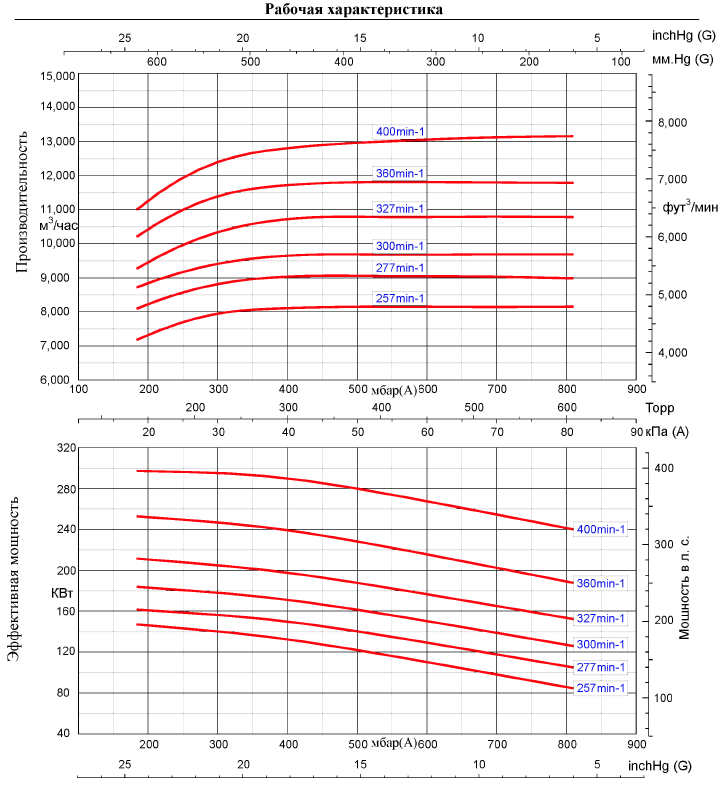

Эти кривые производительности базируются на эксплутационных режимах с сухим воздухом в температуре 20° С, операционная вода в температуре 15° С, и давление разгрузки 1013 мбар с допуском +/- 5%


	мбар(А)	Требование к потоку м³/час
	Обороты в минуту	400	500	600	700	800	900
	240
	~	9.5	8	8	8	8	6.8
	400

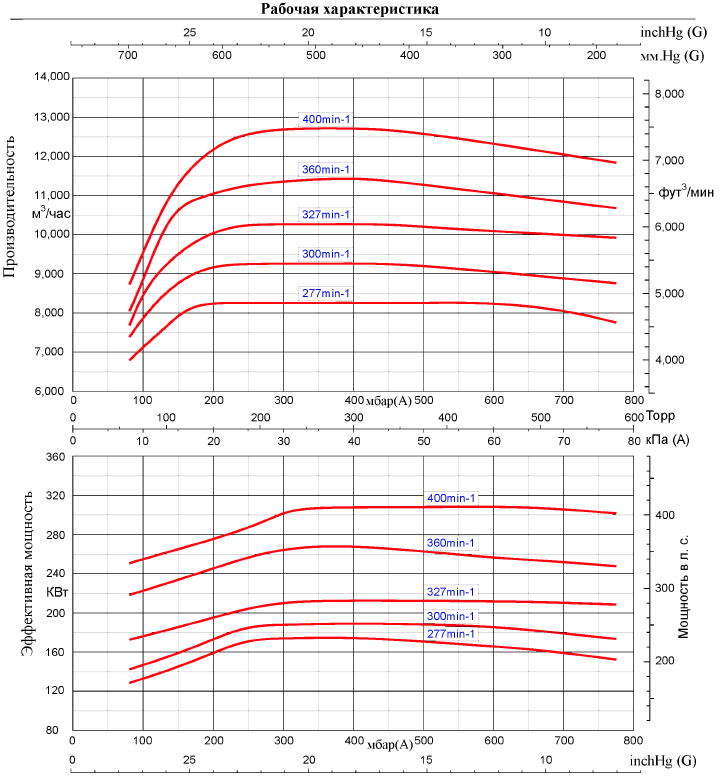

Эти кривые производительности базируются на эксплутационных режимах с сухим воздухом в температуре 20 °С, операционная вода в температуре 15 °С, и давление разгрузки 1013 мбар с допуском +/- 5%


	мбар(А)	Требования к потоку м³/час
	Обороты в минуту	200	300	450	600	700	800
	257
	~	16	16	16	12	12	12
	400

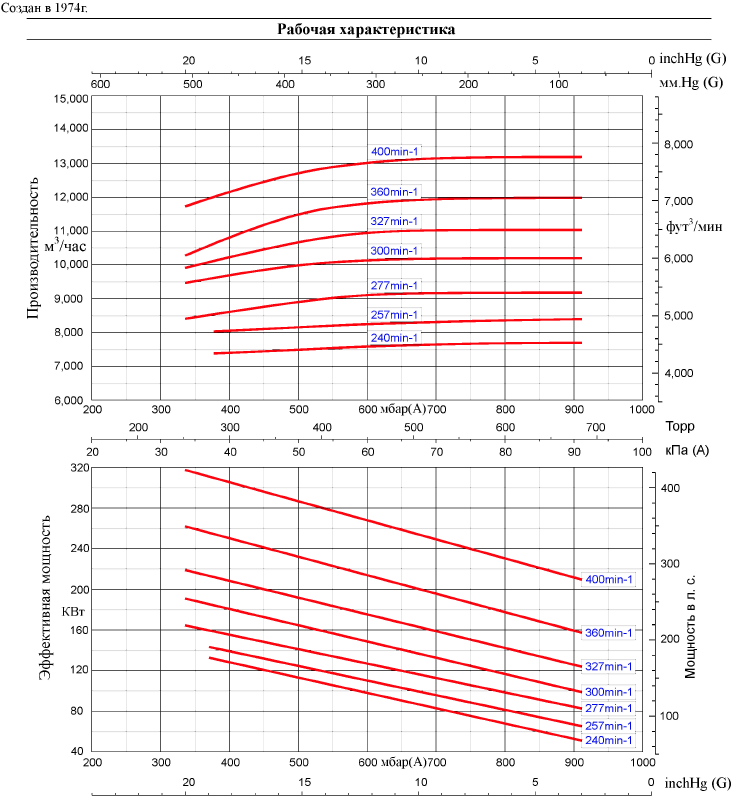

Эти кривые производительности базируются на эксплутационных режимах с сухим воздухом в температуре 20° С, операционная вода в температуре 15° С, и давление разгрузки 1013 мбар с допуском +/- 5%


	мбар(А)	Требование к поток				у м³/час
	Обороты в минуту	100	200	400	600	700	800
	277
	~	20	20	18	12	12	12
	400

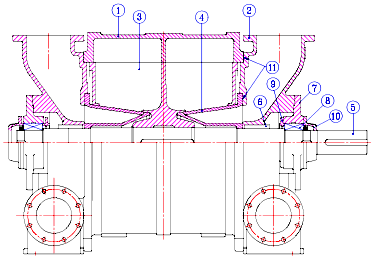

	Позиция	Название	No.
	1	Корпус	1
	2	Верхняя часть	2
	3	Рабочее колесо	1
	4	Конус	2
	5	Вал	1
	6	Сальниковый уплотнитель	1 комплект
	7	Заменяемый держатель	2
	8	Подшипник	2
	9	Внутренняя крышка подшипника	2
	10	Внешняя крышка подшипника	2
	11	Уплотнение	1 комплект

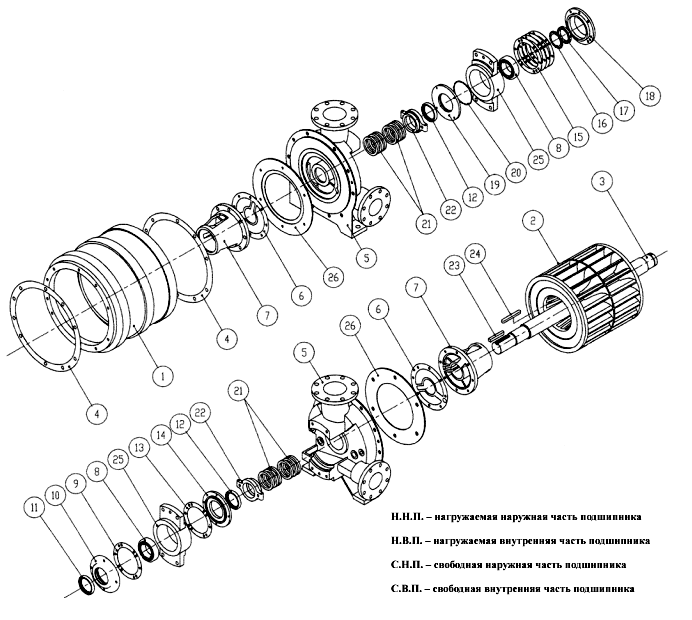

	Позиция	Название	Позиция	Название
	1	Корпус	14	Н.В.П. Крышка
	2	Ротор	15	Регулировочная шайба
	3	Вал	16	Стопорная шайба
	4	Корпусное уплотнение	17	Контргайка
	5	Верхняя часть	18	С.Н.П. Крышка
	6	Уплотнитель конуса	19	С.В.П. Крышка
	7	Конус	20	Кольцо
	8	Подшипник	21	Уплотнительное кольцо
	9	Н.Н.П. Уплотнитель	22	Сальник
	10	Н.Н.П. Крышка	23	Шпонка вала
	11	Наружное манжетное уплотнение	24	Шпонка ротора
	12	Внутри манжетное уплотнение	25	Заменяемый держатель
	13	Н.В.П. Уплотнитель крышки	26	Пластина плакирования
