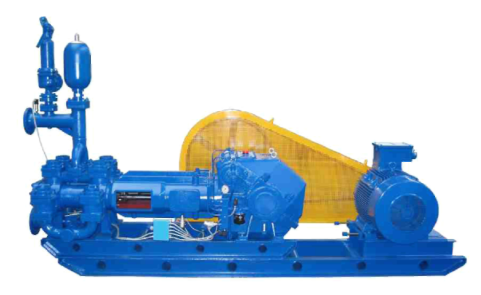

Горизонтальные поршневые насосы для подачи глинистого раствора LPV

ПРИМЕНЕНИЕ

Поршневые насосы LPV предназначены для транспорта очищенных и механически загрязненных жидкостей (песком, глиной, и т.п.) с максимальной температурой 80 °С и содержанием посторонних примесей с размером зерен до 5 мм.

Их применяют как в области геологии при разведке месторождений ископаемых и нефти, так и в области промышленности при добыче и обработке сырых некоррозийных жидких продуктов. Прежде всего их применяют для транспорта водяных промывочных растворов у скважин нефтяных, горнорудных, и т.п., но также для транспортной откачки сырой нефти, керосина и других масляных продуктов для производственных процессов. Благодаря своему основательному строению насосы

LPV удовлетворяют высоким требованиям к безотказной работе и устойчивости в самых трудных и неблагоприятных производственных условиях, которые для их эксплуатации характерны.

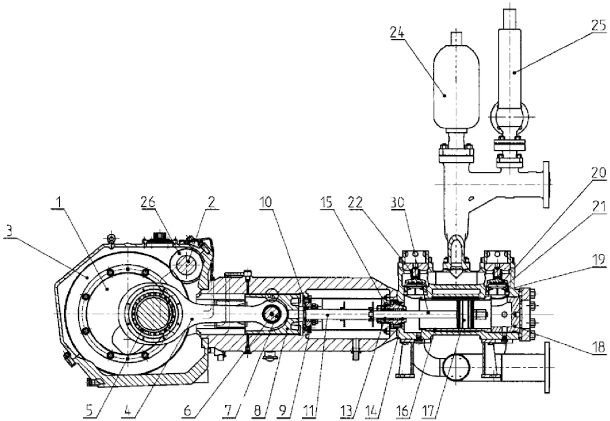

КОНСТРУКЦИЯ

Насосы LPV конструированы как горизонтальные, двухпоршневые, двойного действия и состоят из трех основных частей:

Механической части, направляющей крейцкопфов и гидравлической части.

В механической части установлен по обеим сторонам на подшипниках качения промежуточный приводной вал, к его свободному концу можно фиксировать клиноременный шкив. В центре промежуточного вала находится шестерня с шевронным зацеплением, которое приводит в движение зубчатое колесо на коленчатом вале. Коленчатый вал опять же двусторонне уложен на подшипниках качения. Шевронное зацепление передачи приводит в тихое движение бесшумно и медленно и не нагружает подшипники и коробку осевым усилием. Зубчатая передача смазывается масляной ванной в

днище приводной части; ванна смазывает также подшипники шатуна. Подшипники качения и все остальные истираемые поверхности смазываются разбрызгиванием, кроме типа LPV 5¹/₂" х 10", у которого производится смазка под давлением шестеренным насосом. Доступ к подвижным деталям механической части дозволяет крышка, которая закрывает почти половину коробки передач. В направляющей крейцкопфа перемещается крейцкопф, за палец которого укрепляется разъемный шатун. С размера насоса LPV 5¹/₂" х 10" и больше, крейцкопф оснащен съемными ползунками, так что после износа их можно просто заменить. - Поршневой шток, установленный в крейцкопф и фиксированный

против разъединения, проходит через сальник крейцкопфа, который препятствует проникновению посторонних примесей и жидкости в масляную ванну в механической части. В направляющей крейцкопфа находятся по обеим сторонам отверстия, которыми можно наблюдать состояние гнезда крейцкопфа, цапфы шатуна и крейцкопфов.

Гидравлическая часть насоса состоит из камер всасывающей и нагнетательной и двух рабочих цилиндров. Каждый из рабочих цилиндров имеет 2 всасывающие клапана и 2 клапана нагнетательные. Седла клапанов размещены в теле на самозажимном конусе, клапаны уплотняют конусной поверхностью прилегания, которую прижимает в седло пружина. На поршневой шток можно надеть до 4, или же 5 поршней с разными диаметрами и одновременно в гидравлический корпус вложить соответствующие взаимо-заменяемые втулки цилиндров, так что таким образом можно настраивать транспортированное количество жидкости, или же давление, на требуемую эксплуатационную величину. Сальник, через который шток проходит в гидравлическое отделение, можно промывать чистой напорной водой, которая подводится из постороннего источника, и которая обеспечивает повышение срока эксплуатации штока и направляющих втулок в сальнике. Всасывающие камеры соединены и выходят в совместное всасывание. Фасонная труба нагнетания оснащена

гидропневматическим аккумулятором, который

балансирует давления в насосе. Насос оснащен предохранительным клапаном, который

перепускает перекачиваемую жидкость в приемники всасывания. Весь насос размещен на сварной раме (каретке), приспособленной для транспорта насоса на короткое расстояние на буксире.

МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ

Картер и корпус крейцкопфа изготовлены из чугуна с шаровидным графитом. Зубчатый венец, кривошипный вал, крейцкопф, шатун, гидравлический корпус и седла клапанов, корпуса сальников и воздушный жиклер изготовлены из ковкого чугуна. Промежуточный вал, шестерня, пальцы крейцкопфов, поршневой шток и втулки цилиндров из высококачественных конструкционных сталей. Разъемные вкладыши и втулки изготовлены из сплавов.

ПРИВОД

В качестве привода используется - в соответствии с характером эксплуатации “ по местности “– преимущественно двигатель внутреннего сгорания, однако также успешно можно использовать электродвигатель.

ПЕРЕЧЕНЬ ТИПОВ И МОЩНОСТЕЙ НАСОСОВ »LPV»

Тип

Ř цилиндров

Ход

Число оборотов 1.мин^-1

Давление

Транспорт.

количество

Q l.min^-1

Потреб.

мощност

ь кВт при

Мин. мощность двигателя кВт при Q

Присоединения

Масса кг

пальцы

мм

пальцы мм

Крив. вал

Промеж. вал

Бар

Мин.

Макс .

Мин. / Макс.

Всас.

Нагнет.

Мин. Макс.

DN/PN

LPV 51/2”x 10”

3 1/2 ” 4”

4 1/2”

5 1/2” 5 1/2” 5 1/2”

90 100 115 140 140 140

10” 250

50 70

212 296

78 64 48 32 15 8

281 351 480 732 732 732

398 493 672 1030 1030 1030

42 / 65 42 / 65 42 / 65 42 / 65 23 / 32 17 / 23

50 / 75 50 / 75 50 / 75 50 / 75 27 / 37 21 / 27

125 / 64

80 / 100

2 270

LPV 6 3/4“ x 12“

6“ 6 3/4" 6 3/4“ 6 3/4"

152 171 171 171

12“ 305

35 70

168 337

42 32 15 8

685 885 885 885

1370 1770 1770 1770

60 / 120 63 / 126 32 / 63 18 / 36

72 / 143 75 / 150 38 / 75 22 / 43

150 / 16

100 / 100

3 900

Давление динамическое = 110% эксплуатационного давления.

Приведенные величины установлены для чистой воды с удельным весом 1000 кг/м³.

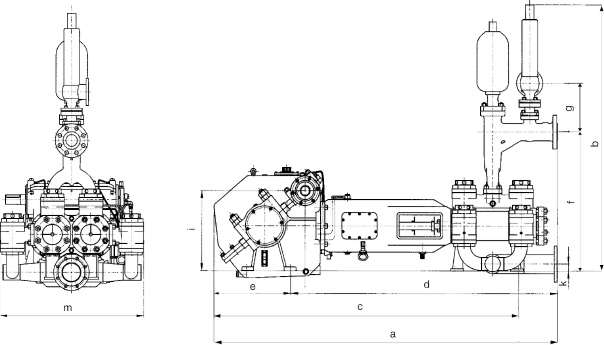

ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСОВ «LPV»


Тип	Насос										Патрубки
Тип	a	b	с	d	e	f	g	i	к	m	D	D1
LPV 5 1/2“x10“	2185	1175	2135	1575	610	805	140	655	185	640	125	80
LPV 6 3/4“x12“	3624	2032	3094	2376	900	1220	392	741	62	1386	150	100
