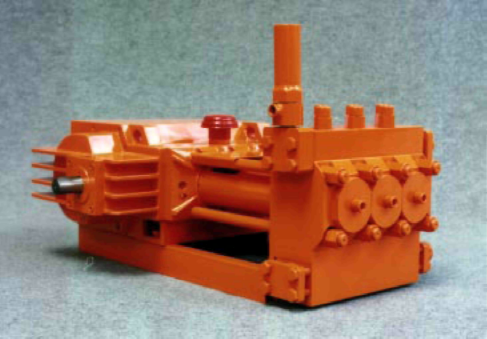

НАЗНАЧЕНИЕ

Плунжерные насосы ряда PCD предназначены для качания прежде всего химически активных жидкостей с широким диапазоном значений рН, без механических примесей до макс, температуры 120°С. Комплектовка насоса с различными видами приводов, включая регуляционных, и выбором пригодного материального исполнения гидравлической части, можно реализировать и специальные требования к расходу, транспортному давлению и видам перекачиваемой среды.

КОНСТРУКЦИЯ

Плунжерные насосы ряда PCD простого действия, горизонтальные с кривошипным механизмом, трех или пятиплунжерные. Состоят из трех частей -механической, гидравлической и сальниковой. Механическая часть представляет собой сборную единицу с обслуживающими и контрольными элементами. Состоит из картера с кривошипным механизмом и направляющей ползунов, смазочного шестеренного насоса и из встроенного редуктора в случае исполнеия 1хх.

Шатуны осаживаются вкладышами. Ползуны упруго соединены с плунжерами. Направляющие ползунов отдельно вставлены в картере, его отверстия являются одновременно центрирующими диаметрами для корпусов пылеуплотнений с распорными втулками. Подшипники скольжения смазываются встроеным шестеренным насосом с фильтром. Подшипники качения смазываются окунанием в маслянной ванне и разбрызгиванием масла. Смазочная насадка является совместной для картера и встроенного радуктора.

Гидравлическая часть состоит из корпуса насоса, крышки клапанов, всасывающих и нагнетательных присоединений. В конических отверстиях корпуса насоса осаживаются одинокие всасывающие и нагнетательные клапаны. Конструкция позволяет осуществлять двухстороннее и взаимозаменяемое присоединение всасывающих и нагнетающих патрубков.

Сальниковая часть состоит из распорной втулки и корпуса сальника с уплотняющими и направляющими элементами. Конструкция насоса позволяет производить смену комплектов сальников включая плунжера без демонтажа гидравлической части. Испольнение сальника универсальное с отдельной промывкой и охлаждением. Имея в виду качества качаемой жидкости можно выбрать конкретную форму эксплуатации сальника пригодной комбинацией промывки ( или капежа) с охлаждением. Предохранительный клапан находится в корпусе насоса. Предохраняет насос от ппревышения допустимого транспортного давления. Его настройка и пломбирование производится у изготовителя. Линию нагнетания надо защищать отдельным предохранительным клапаном.

МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ

Картер, направляющие ползунов и шатуны изготовлены из серого чугуна.

Корпуса насоса, клапаны и детали сальников из высококачественной и корозистойкой стали типа С г, Cr-Ni, Cr-Ni-Mo, в зависимости от перекачиваемой жидкости. Функциональная поверхность плунжеров из антикоррозионного противоистираемого сплава.

ПРИВОД

Привод насосов ряда PCD можно решить соединением с электродвигателем напрямую или через встроенный редуктор с помоью ременной передачи, и то клиноременной или зубчато ременной передачей, с вариатором или преобразователем частоты. Насоса PCD поставляются с валом выведенным влево или вправо, с выведенным концом кривошипного вала или со встроенным редуктором. По требованию поставляются самостоятюльно или в комплекте с двигателем на совместной фундаментной раме.

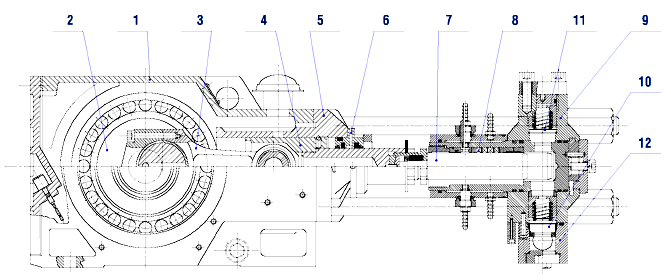

ИНФОРМАЦИОННЫЙ РАЗРЕЗ НАСОСА


1	Каретр	7	Плунжер
2	Кривошипный вал	8	Высоконапорный сальмик
3	Шатун	9	Корпус гидравлической части
4	Ползун	10	Всасывающий клпан
5	Направляющая ползунов	11	Нагнетающий клпан
6	Пылеуплотнение	12	Всасывающий колектро

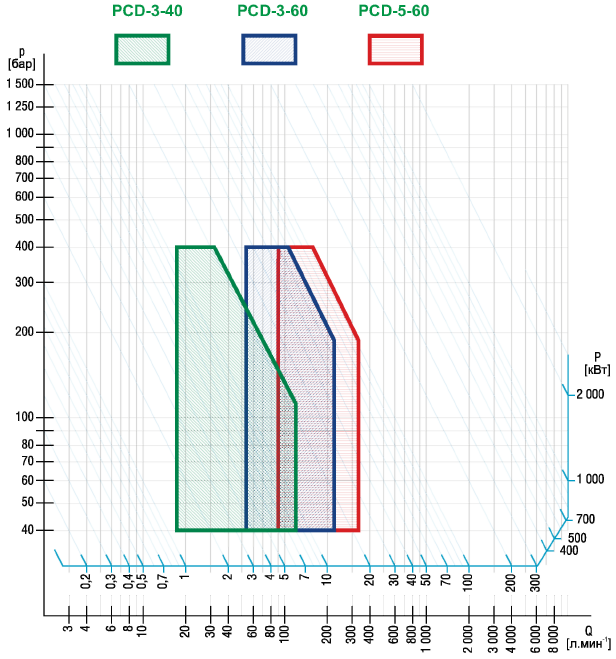

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ


Тип	Количестве плунжеров	Ход [мм]	Диаметр плунжеров 0d [мм]	Транс. давление Pdo [бар]	Расход теорет. Q_t [л.МИН"¹]	Расход теорет. Q_t [м³.час¹]	Мощность Ри [кВт]	Масса кг
PCD	3	40	22	400	34,2	2,05	22,8	400
			25	320	44,1	2,64	23,5
			28	250	55,4	3,32	23,0
			32	200	72,3	4,34	24,1
PCD	3	40	36	160	91,6	5,49	24,4
			40	125	113,1	6,78	23,5
			40	100	113,1	6,78	18,8
PCD	3	60	36	400	101,7	6,1	67,8	810
	5		36	400	169,5	10,17	113,0	1060
	3		40	320	125,5	7,53	66,9	810
	5		40	320	209,2	12,55	111,5	1060
PCD	3	60	45	250	158,8	9,53	66,1	810
	5		45	250	264,7	15,88	110,2	1060
	3		50	200	196,1	11,76	65,3	810
	5		50	200	327,0	19,61	109,0	1060
	3		55	160	237,3	14,24	63,2	810
	5			160	395,5	23,73	105,4	1060
	3			125	237,3	14,24	49,4	810
	5			125	395,5	23,73	82,3	1060
	3			100	237,3	14,24	39,5	810
	5			100	395,5	23,73	65,9	1 060

Параметры расхода определены при оборотах двигателя п, =1450 об/мин при использовании встроенного

редуктора с передаточным числом

i = 1,93 при ходе 40 мм (обороты кривошипного вала п₂ = 750 мин¹)

i = 2,61 при ходе 60 мм (обороты кривошипного вала п₂ = 555 мин¹)

Насосы PCD со встроенным шестеренным насосом для смазывания можно эксплуатировать в диапазоне

оборотов кривошипного вала

п₂ = 400 - 750 мин¹ для хода 40 мм

п₂ = 300 - 555 мин¹ для хода 60 мм

При оборотах меньше указанных надо использовать отдельное смазывающее оборудование.

Значение миним. и максим. давления на входном сечении насоса, специальные требования кэксплуатации и к

помещению насоса в едкую или взрывоопеную среды, неободимо согласовать с изготовителем.

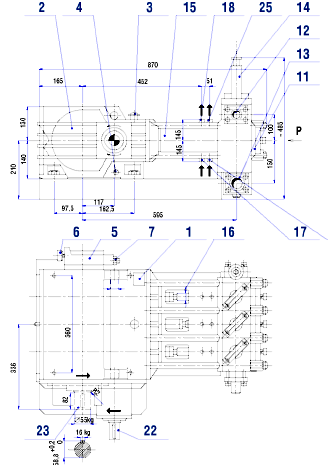

ГАБАРИТНЫЙ ЧЕРТЕЖ PCD-3-40


1	щиток насоса с обозначением типа	15
2	механическая часть	16
3	заполнене маслом, обезвоздушивания
4	пробка слива масла	17
5	смазка под давлением
	- шестеренный насос + фильтр	18
6	манометр
7	регулирующий болт давления масла	19
8	маслоуказатель	22
10	свободный конец вала	23
11	гидравлическая часть	24
12	присоединение нагнетания

сальник плунжера

диаметр плунжера (место для

измерения

подача жидкости в сальник

- промывка

отвод жидкости из сальника

- промывка редуктор (i = 1,93) исполнение 1хх- с редуктором исполнение Охх - стандартное подача жидкости в сальник

- охлаждение

отвод жидкости из сальника -хлаждение

13 присоединение всасывания

14 предохранительный клапан

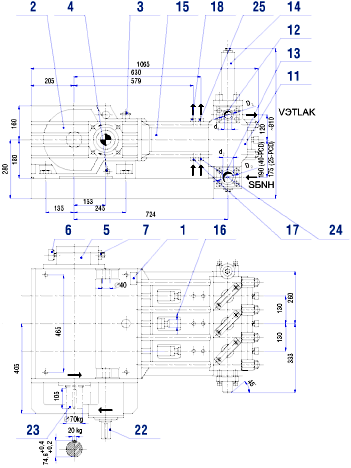

ГАБАРИТНЫЙ ЧЕРТЕЖ насос PCD-3-60


1	щиток насоса с обозначением типа	15
2	механическая часть	16
3	заполнене маслом, обезвоздушивания
4	пробка слива масла	17
5	смазка под давлением
	- шестеренный насос + фильтр	18
6	манометр
7	регулирующий болт давления масла	19
8	маслоуказатель	22
10	свободный конец вала	23
11	гидравлическая часть	24
12	присоединение нагнетания

сальник плунжера

диаметр плунжера (место для

измерения

подача жидкости в сальник

- промывка

отвод жидкости из сальника

- промывка редуктор (i = 2,61) исполнение 1хх- с редуктором исполнение Охх - стандартное подача жидкости в сальник

- охлаждение

отвод жидкости из сальника -хлаждение

13 присоединение всасывания

14 предохранительный клапан

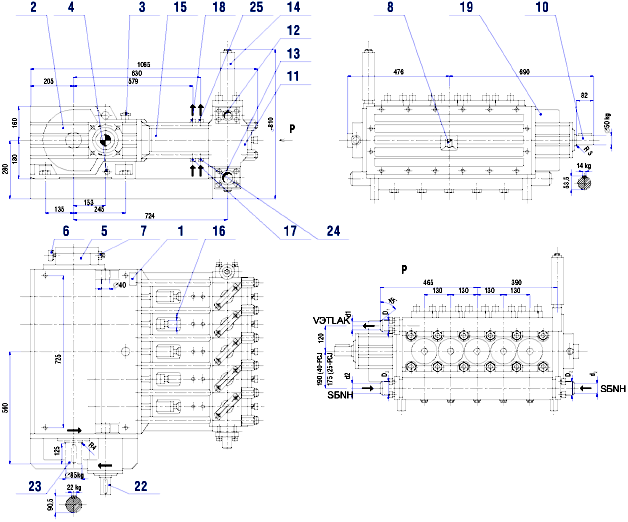

ГАБАРИТНЫЙ ЧЕРТЕЖ PCD-5-60

1 щиток насоса с обозначением типа

2 механическая часть

3 заполнене маслом, обезвоздушивания

4 пробка слива масла

5 смазка под давлением

- шестеренный насос + фильтр

6 манометр

7 регулирующий болт давления масла

8 маслоуказатель

10 свободный конец вала

11 гидравлическая часть

12 присоединение нагнетания

13 присоединение всасывания

14 предохранительный клапан

15 сальник плунжера

16 диаметр плунжера (место для измерения

17 подача жидкости в сальник

- промывка

18 отвод жидкости из сальника

- промывка

19 редуктор (i = 2,61)

22 исполнение 1хх - с редуктором

23 исполнение Охх - стандартное

24 подача жидкости в сальник

- охлаждение

25 отвод жидкости из сальника -хлаждение


	НАЗНАЧЕНИЕ Плунжерные насосы ряда PCD предназначены для качания прежде всего химически активных жидкостей с широким диапазоном значений рН, без механических примесей до макс, температуры 120°С. Комплектовка насоса с различными видами приводов, включая регуляционных, и выбором пригодного материального исполнения гидравлической части, можно реализировать и специальные требования к расходу, транспортному давлению и видам перекачиваемой среды. КОНСТРУКЦИЯ Плунжерные насосы ряда PCD простого действия, горизонтальные с кривошипным механизмом, трех или пятиплунжерные. Состоят из трех частей -механической, гидравлической и сальниковой. Механическая часть представляет собой сборную единицу с обслуживающими и контрольными элементами. Состоит из картера с кривошипным механизмом и направляющей ползунов, смазочного шестеренного насоса и из встроенного редуктора в случае исполнеия 1хх. Шатуны осаживаются вкладышами. Ползуны упруго соединены с плунжерами. Направляющие ползунов отдельно вставлены в картере, его отверстия являются одновременно центрирующими диаметрами для корпусов пылеуплотнений с распорными втулками. Подшипники скольжения смазываются встроеным шестеренным насосом с фильтром. Подшипники качения смазываются окунанием в маслянной ванне и разбрызгиванием масла. Смазочная насадка является совместной для картера и встроенного радуктора. Гидравлическая часть состоит из корпуса насоса, крышки клапанов, всасывающих и нагнетательных присоединений. В конических отверстиях корпуса насоса осаживаются одинокие всасывающие и нагнетательные клапаны. Конструкция позволяет осуществлять двухстороннее и взаимозаменяемое присоединение всасывающих и нагнетающих патрубков. Сальниковая часть состоит из распорной втулки и корпуса сальника с уплотняющими и направляющими элементами. Конструкция насоса позволяет производить смену комплектов сальников включая плунжера без демонтажа гидравлической части. Испольнение сальника универсальное с отдельной промывкой и охлаждением. Имея в виду качества качаемой жидкости можно выбрать конкретную форму эксплуатации сальника пригодной комбинацией промывки ( или капежа) с охлаждением. Предохранительный клапан находится в корпусе насоса. Предохраняет насос от ппревышения допустимого транспортного давления. Его настройка и пломбирование производится у изготовителя. Линию нагнетания надо защищать отдельным предохранительным клапаном.	МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ Картер, направляющие ползунов и шатуны изготовлены из серого чугуна. Корпуса насоса, клапаны и детали сальников из высококачественной и корозистойкой стали типа С г, Cr-Ni, Cr-Ni-Mo, в зависимости от перекачиваемой жидкости. Функциональная поверхность плунжеров из антикоррозионного противоистираемого сплава. ПРИВОД Привод насосов ряда PCD можно решить соединением с электродвигателем напрямую или через встроенный редуктор с помоью ременной передачи, и то клиноременной или зубчато ременной передачей, с вариатором или преобразователем частоты. Насоса PCD поставляются с валом выведенным влево или вправо, с выведенным концом кривошипного вала или со встроенным редуктором. По требованию поставляются самостоятюльно или в комплекте с двигателем на совместной фундаментной раме.


	ГАБАРИТНЫЙ ЧЕРТЕЖ PCD-5-60



	1 щиток насоса с обозначением типа 2 механическая часть 3 заполнене маслом, обезвоздушивания 4 пробка слива масла 5 смазка под давлением - шестеренный насос + фильтр 6 манометр 7 регулирующий болт давления масла 8 маслоуказатель 10 свободный конец вала 11 гидравлическая часть 12 присоединение нагнетания 13 присоединение всасывания 14 предохранительный клапан	15 сальник плунжера 16 диаметр плунжера (место для измерения 17 подача жидкости в сальник - промывка 18 отвод жидкости из сальника - промывка 19 редуктор (i = 2,61) 22 исполнение 1хх - с редуктором 23 исполнение Охх - стандартное 24 подача жидкости в сальник - охлаждение 25 отвод жидкости из сальника -хлаждение




	1 бар = 0,1 МПа = 14,5 PSI 1 л.мин^-1 = 0,06 м³.час^-1 = 0,264 GPM 1 кВт = 1,36 HP
