R_Pcr

НАЗНАЧЕНИЕ

Насосы ряда PCR предназначены прежде всего для перекачки обогащенной сырой нефти, нефти, масел и их водянных эмульсий до температуры макс. 80 °С. Другие виды перекачиваемых жидкостей рекомендуем консултировать с заводом изготовителем. Насосы конструириваны с учетом надежной эксплуатации и простого обслуживания в сложных климатических условиях.

В комплекте с разными видами приводов, контролирующими и регулирующими элементами они являются пригодным источником жидкости под давлением для привода погружных поршневых насосов, вручающихся в автоматизированные системы для добычи сырой нефти. Требуемая фильтрация на всасе насоса мин. 50 мкм. Диапазон температур окружающей среды +5°С - +40°С, размещаются в местах защищеных от климатических влияний.

КОНСТРУКЦИЯ

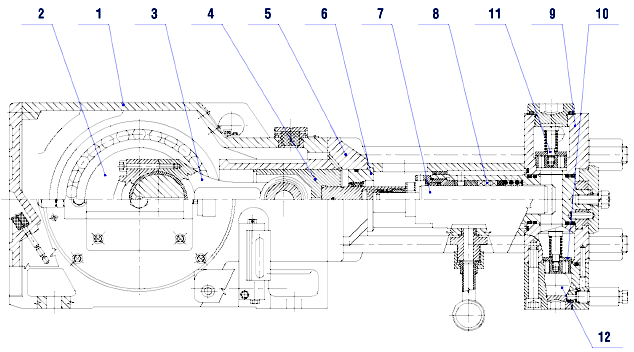

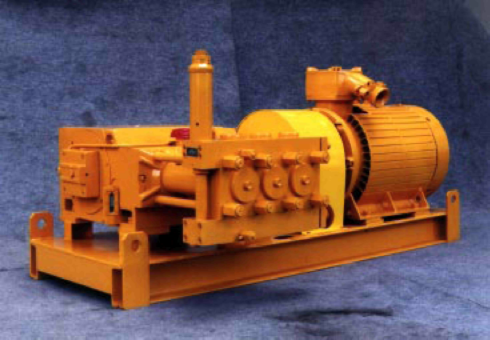

Плунжерные насосы ряда PCR простого действия, горизонтальные, с кривошипным механизмом, стремя или пятью плунжерами. Насос состоит из трех частей -механической, гидравлической и сальниковой. Механическая часть представляет собой сборную единицу с наглядно упорядоченными вспомогателными и контролирующими элементами в месте со встроенным редуктором.

Шатуны оснащены вкладышами и скользящими втулками. Направляющая ползуна размещена в картетре. Подшипники смазываются встроенным шестеренным насосом с фильтром, подшипники сколжения и ползуны смазываются окунанием в маслянной ване и разбризгиванием. Одноступенчатый редуктор имеет зубчатые торцевые колеса, маслянное наполнение совместно и для картера. Гидравлическая часть состоит из корпуса насоса и крышки клапанов с вставленными клапанами всасывания. Нагнетательные клапаны установлены в конических отверстиях корпуса насоса. Присоединение всасывания двухстороннее, слив предохранительного клапана отводится в всасывание. Отдельные корпуса сальников вставлены между механическую и гидравлическую части. Каждый корпус, состоящий из элементов уплотнения включая плунжера, можно отдельно обменивать без демонтажа корпуса насоса, линий всасывания и нагнетания.

МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ

Картер, редуктор и направляющие ползунов изготовлены из серого чугуна. Корпус насоса, корпуса сальников, зубчатые колеса редуктора и детали клапанов из высококачественной термообработанной стали. Функциональная поверхность плунжеров из антикоррозионного противоистираемого сплава.

ПРИВОД

Насосы ряда PCR поставляются в трех или пятиплун-жерном исполнении, с концом вала выведеным на право или на лево. По требованию поставляются насосы самостоятельно, насосы с приводом на совместной фундаментной раме или как агрегат с двигателем и контролирующими элементами, следящими за давлением на всасе и нагнетании насоа, за давлением и температурой смазки, или за другими рабочими параметрами. В зависимости от вида привода и требуемых оборотов кривошипново вала изготавливаются насоы ряда PCR без редуктора или со встроенным редуктором. Насосы ряда PCR конструированы для присоединения всасывающего трубопровода в право или влево, и также для присоединения напорного трубопровода вправо или влево. От недопустимого повышения рабочего давления насос защищен предохранительным клапаном. Напорную линию надо защищать самостоятельным предохранительным клапаном.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ


Параметр	Обозначение	Величина	Типоразмер
Параметр	Обозначение	Величина	PCR-3-60-45	PCR-3-60-50	PCR-5-60-45	PCR-5-60-50
Расход насоса теорет.	Q_t	л/мин	106	130	176	218
	Q_t	м³/час	6,36	7,8	10,56	13,08
Транспорт, давление	Pdo	бар	200	160	200	160
Обороты кривошип. Вала	n	МИН"¹	370
Мощность	P u	кВт	35		58
Масса насоса	m и	кг	600		780
Масса агрегата	m a	кг	1 350		1 930


Параметр	Обозначение	Величина	Typovn oznanenH
Параметр	Обозначение	Величина	PCR-3-60-45	PCR-3-60-50	PCR-5-60-45	PCR-5-60-50
Диаметр плунжеров	d	мм	45	50	45	50
Количество плунжеров	pi	-	3	3	5	5
Ход	L	мм	60
Масса встроенного редуктора	m ps	кг	80
Передаточное число	ps	-	2,61

Мин. давление на входном сечении насоса: р_1мин = 0,5 бар Макс, давление на входном сечении насоса: р7_м"_акс= 30 бар

Величину мин. и макс давлений на входном сечении насоа, другие требования и помещение насоса в взрывоопасную среду надо консултировать с заводом изготовителем.


	НАЗНАЧЕНИЕ Насосы ряда PCR предназначены прежде всего для перекачки обогащенной сырой нефти, нефти, масел и их водянных эмульсий до температуры макс. 80 °С. Другие виды перекачиваемых жидкостей рекомендуем консултировать с заводом изготовителем. Насосы конструириваны с учетом надежной эксплуатации и простого обслуживания в сложных климатических условиях. В комплекте с разными видами приводов, контролирующими и регулирующими элементами они являются пригодным источником жидкости под давлением для привода погружных поршневых насосов, вручающихся в автоматизированные системы для добычи сырой нефти. Требуемая фильтрация на всасе насоса мин. 50 мкм. Диапазон температур окружающей среды +5°С - +40°С, размещаются в местах защищеных от климатических влияний. КОНСТРУКЦИЯ Плунжерные насосы ряда PCR простого действия, горизонтальные, с кривошипным механизмом, стремя или пятью плунжерами. Насос состоит из трех частей -механической, гидравлической и сальниковой. Механическая часть представляет собой сборную единицу с наглядно упорядоченными вспомогателными и контролирующими элементами в месте со встроенным редуктором. Шатуны оснащены вкладышами и скользящими втулками. Направляющая ползуна размещена в картетре. Подшипники смазываются встроенным шестеренным насосом с фильтром, подшипники сколжения и ползуны смазываются окунанием в маслянной ване и разбризгиванием. Одноступенчатый редуктор имеет зубчатые торцевые колеса, маслянное наполнение совместно и для картера. Гидравлическая часть состоит из корпуса насоса и крышки клапанов с вставленными клапанами всасывания. Нагнетательные клапаны установлены в конических отверстиях корпуса насоса. Присоединение всасывания двухстороннее, слив предохранительного клапана отводится в всасывание. Отдельные корпуса сальников вставлены между механическую и гидравлическую части. Каждый корпус, состоящий из элементов уплотнения включая плунжера, можно отдельно обменивать без демонтажа корпуса насоса, линий всасывания и нагнетания.	МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ Картер, редуктор и направляющие ползунов изготовлены из серого чугуна. Корпус насоса, корпуса сальников, зубчатые колеса редуктора и детали клапанов из высококачественной термообработанной стали. Функциональная поверхность плунжеров из антикоррозионного противоистираемого сплава. ПРИВОД Насосы ряда PCR поставляются в трех или пятиплун-жерном исполнении, с концом вала выведеным на право или на лево. По требованию поставляются насосы самостоятельно, насосы с приводом на совместной фундаментной раме или как агрегат с двигателем и контролирующими элементами, следящими за давлением на всасе и нагнетании насоа, за давлением и температурой смазки, или за другими рабочими параметрами. В зависимости от вида привода и требуемых оборотов кривошипново вала изготавливаются насоы ряда PCR без редуктора или со встроенным редуктором. Насосы ряда PCR конструированы для присоединения всасывающего трубопровода в право или влево, и также для присоединения напорного трубопровода вправо или влево. От недопустимого повышения рабочего давления насос защищен предохранительным клапаном. Напорную линию надо защищать самостоятельным предохранительным клапаном.

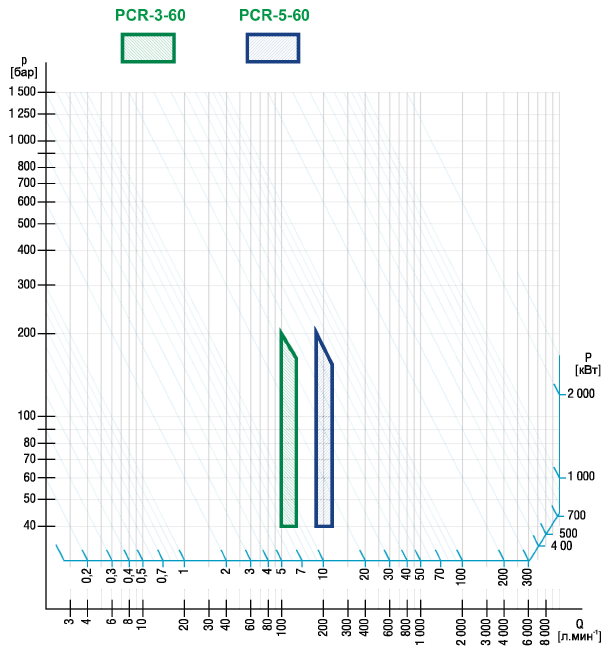

	Информационная рабочая диаграмма насоса




	ПЛУНЖЕРНЫЕ НАСОСЫ	PCR

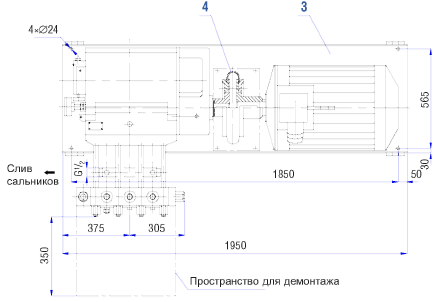

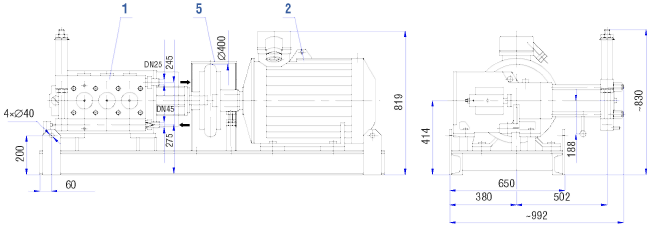

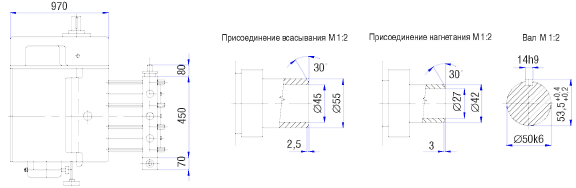

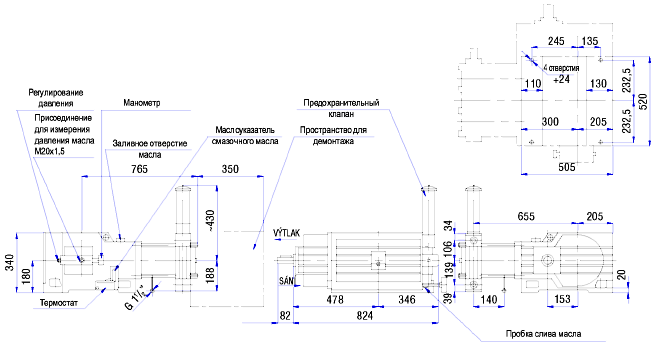

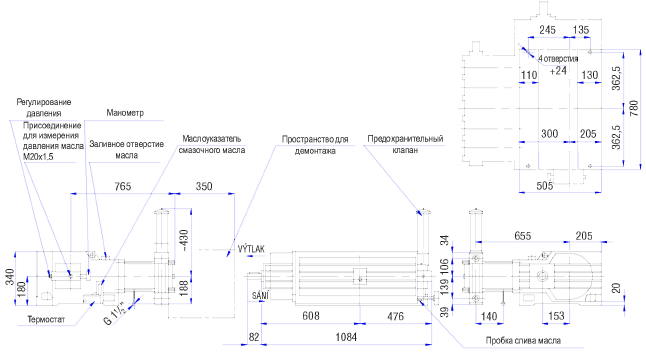

	Габаритный чертеж - насос PCR-3-60

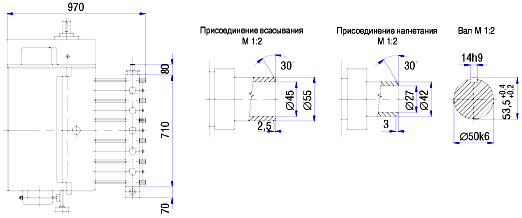

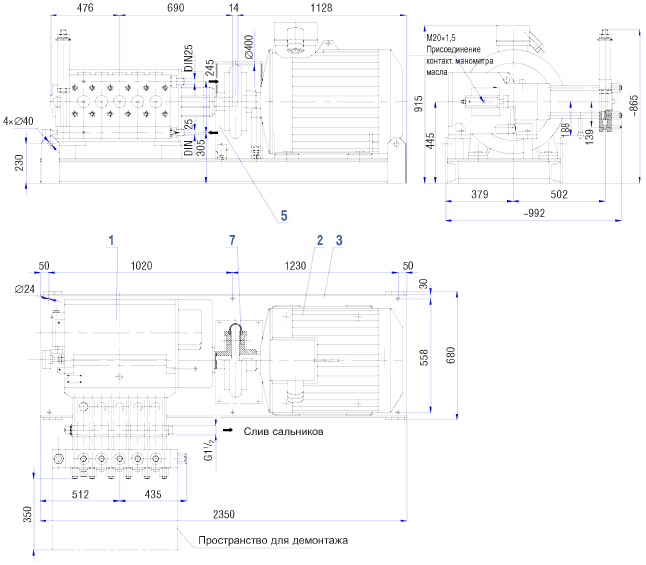

	Габаритный чертеж - насос PCR-5-60
