ПРИМЕНЕНИЕ.

Крыльчатые насосы типа K - SV или K - DV предназначены для перекачивания чистых жидкостей без содержания абразивных частиц с температурой не выше 80 ОС, главным образом, для питьевой воды. Кроме этого, насосы можно использовать для наполнения трубопроводов больших насосов перед включением последних. Насосы нельзя применять для перекачивания горючих жидкостей. Крыльчатые насосы типа K - SB или K - DB предназначены для перекачивания горючих жидкостей (таких как: бензин, нефть и все виды топлива, парафин, алкоголь, легкие химические растворы, пищевые масла и т.д.) в областях ЗОН 1 и 2 по спецификации опасности взрыва (в соответствии с EN 60079-10). Температура перекачиваемой жидкости не должна превышать 80 °С - жидкости застывают при нормальных условиях. Недопустимо использование насоса с эфиром и углекислым сульфидом. Во время эксплуатации насос должен постоянно находиться под заземлением. Если нет другого заземления (напр., посредством всасывающего или нагнетательного трубопро­вода и т.д.), то необходимо заземлить соединительный винт крышки и корпуса между двумя шайбами вентилятора.

Ручные насосные агрегаты типа K - BS - I и K - BS - II предназна­чены для перекачивания горючих жидкостей во внешних областях ЗОН 1 и 2 по спецификации опасности взрыва (в соответствии с EN 60079-10).Внутренняя конструкция насосного агрегата предназначена для применения в области, определенной как ЗОНА 1 или 2, а насосный агрегат предназначен для перекачивания горючих жидкостей).Температура перекачиваемой жидкости не должна превышать 80 °С (жидкости застывают при нормальных условиях. В жидкостях не должны присутствовать химические примеси. Недопустимо использование насоса с эфиром и углекислым сульфидом!Во время эксплуатации насос должен постоянно находится под заземлением. Если нет другого заземления (напр, с помощью металлического барабана и т.д.), то необходимо заземлить соединительный винт крышки и корпуса между двумя шайбами вентилятора.

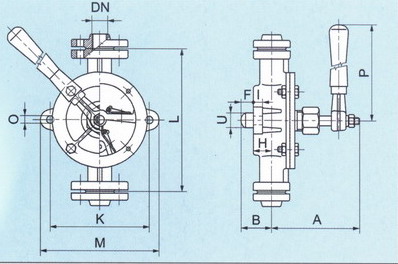

Насосы типа "К" для воды и горючих жидкостей

Размер

К 0

К 1

К 2

К 3

К 4

К 5

DN

Мм

15

20

25

32

32

40

G

Дюймы

1/2

3/4

1

1 1/4

1 1/4

1 1/2

A

мм

130

130

149

169

185

195

B

мм

52

50

55

57

72

73

F

мм

16

20

18

24

28

31

I

мм

14

13

12

16

16

17

K

мм

130

150

170

200

220

240

L

мм

175

205

230

275

295

320

M

мм

160

180

194

240

255

275

O

мм

13

13

13

13

13

13

P

мм

300

320

360

450

500

600

S

мм

35

30

37

33

40

37

U

мм

25

25

27

30

32

35

Протекание

л / мин

10.5

16.5

24

30.5

45

53.5

Максимальная высота всасывания

м

7

7

7

7

7

7

Максимальная высота всасывания

м

25

25

25

22

22

20

Двойные подъёмы



65

60

55

50

50

45

Вес

кг

5.1

6.1

8.8

11.5

12.6

16.0

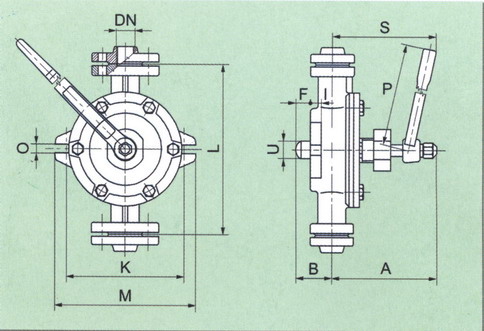

Насосы типа "К" по стандарту DIN для воды и горючих жидкостей

Размер

K 00

К 0

К 1

К 2

К 3

К 4

К 5

K 7

DN

Мм

10

1 5

20

25

32

32

40

50

G

Дюймы

3/8

1/2

3/4

1

1 1/4

1 1/4

1 1/2

2

A

мм

136

141

141

164

177

194

208

222

B

мм

50

52

50

55

58

74

73

86

F

мм

20

22

20

18

25

30

30

34

I

мм

10

12

12

12

15

15

16

15

K

мм

98

125

145

165

175

195

220

290

L

мм

110

175

205

230

235

260

290

360

M

мм

120

160

180

200

205

235

280

340

O

мм

7

12

12

12

12

13

13

15

P

мм

230

300

300

360

550

550

600

600

S

мм

112

166

166

195

237

254

262

268

U

мм

26

25

30

32

30

32

40

46

Протекание

л / мин

9

11

18

30

33

50

58

90

Максимальная высота всасывания

м

7

7

7

7

7

7

7

7

Максимальная высота всасывания

м

25

25

25

25

22

22

20

15

Двойные подъёмы



80

65

60

55

50

50

45

40

Вес

кг



6.0

7.0

9.0

12.0

14.5

18.0

31.6

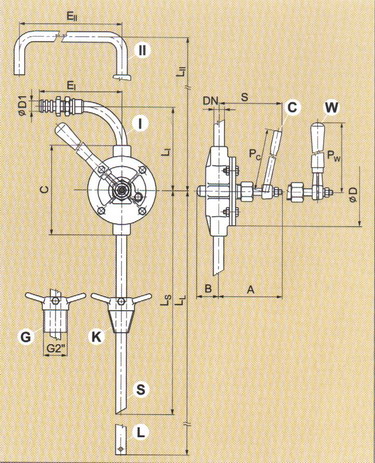

Ручные насосные станции типа "KBS" для перекачки горючих жидкостей

Размер

K_-BS

K0

K1

K2

DN

мм

all

15

20

25

G

дюймы

all

1/2

3/4

1

A

мм

all

135

150

170

B

мм

all

130

130

149

C

мм

all

50

50

57

D

мм

all

175

205

230

D1

мм

I _ _ _

14.5

21

27.5

E I

мм

I _ _ _

115

140

155

E II

мм

II _ _ _

430

460

460

L I

мм

I _ _ _

123

148

172

L II

мм

II _ _ _

295

292

311

Ls

мм

_S_ _

870

880

893

L L

мм

_L_ _

1170

1180

1193

Pw

мм

_ _W_

320

360

450

Pc

мм

_ _C_

300

320

360

S

мм

_ _C_

167

167

195

Протекание

л / мин

all

10.5

16.5

24

Максимальная высота всасывания

м

all

7

7

7

Максимальная высота нагнетания

м

all

25

25

25

Двойные подъёмы

all

65

60

55

Вес

кг

I_W_

7.5

9.5

12.5

Вес

кг

I_C_

8.5

10.5

13.5

Вес

кг

II_W_

7.7

9.5

13

Вес

кг

II_C_

8.7

10.5

14

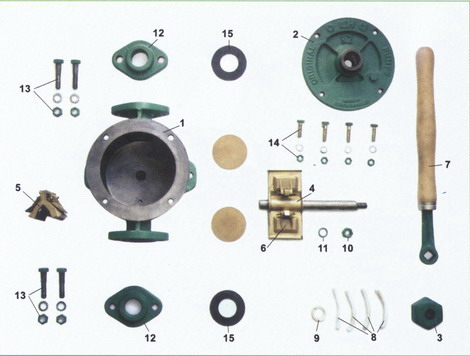

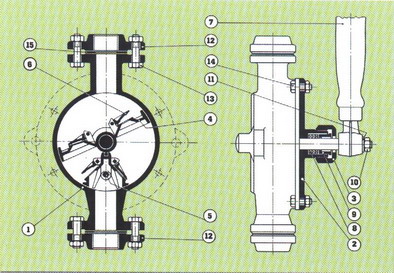

Конструкция.

1 - корпус

2 – крышка

3 - гайка сальника

4 - крыло и вал

5 - всасывающий распределитель


6 – клапан

7 – рычаг

8 - уплотнение сальника

9 - кольцо сальника
10 - гайка вала


11 - шайба

12 - ответный фланец

13 - винт фланца , гайка , шайба

14 - винт крышки , гайка , шайба
15 - фланцевое соединение


Крыльчатые насосы состоят из корпуса, крышки, «крыла», всасывающей части, четырех клапанов, вала и рычага . Четыре клапана установлены на «крыле» и на всасывающей части. На вале насоса установлена безасбестовая сетка для уплотнения и уплотнительная «трамбовка» и гайка сальника для уплотнения сальника.

Во время работы крыло вращается с помощью ручного рычага туда и обратно так, чтобы каждая сторона насоса поочередно всасывала или вытесняла и, таким образом, обеспечивалось непрерывное протекание жидкости. Базовая модель имеет резьбовые фланцы и поставляется вместе с резьбовыми ответными фланцами. Две петли позволяют установить насос на стену и т.п.

Конструкционные параметры и параметры подключения насосов типа K - DV или K - DB соответствуют норме DIN .

Конструкция насосов типа K - SB , K - DV и материал для их проводимоства обеспечивают электростатическую проводимость крыльчатых насосов.

ИСПОЛЬЗОВАННЫЕ МАТЕРИАЛЫ :

Корпус, крышка и фланцы - серый чугун (у всех типов)

- бронза (можно выбрать для K - DV , K - DB ) Крыло, всасывающая часть и клапана - латунь Вал - сталь

Рычаг - чугун + дерево ( K - SV )

- серый чугун ( K - DV , K - DB , SAAB , VOLVO )

- чугун + дерево или серый чугун (можно выбрать для K - SB ) Уплотнение сальника - безасбестовая сетка

Состав ручного насосного агрегата :

- приспособленный крыльчатый насос, исполнение К-В (без петель для подвешивания и всасывающего и нагнетательного фланца),

- всасывающая группа, состоящая из всасывающего трубопровода двух видов (короткий S и длинный L ) и пробки барабана в двух исполнениях (цилиндрическая G 2" и конусообразная К),

- нагнетательная группа поставляется в двух исполнениях (исполнение I и исполнение II ),

Всасывающая группа : Состоит из оцинкованного трубопровода и соединительной пробки барабана - цилиндрическая пробка с резьбой G 2" или конусообразная пробка, позволяющая использовать агрегаты с резьбовыми штуцерами барабанов различных диаметров. Пробка барабана также позволяет настроить погружение в барабан и закреплена с помощью регулировочного винта на всасывающем трубопроводе.

Нагнетательная группа I : Состоит из колена и шланговой муфты для подключения нагнетательного шланга. Перемещает всасываемую жидкость. Нагнетательный шланг должен обладать электростатической проводимостью и подключается к шланговой муфте с помощью металлического зажима. Нагнетательная группа II : Состоит из нагнетательного трубопровода. Жидкость поступает прямо к насосу.

ИСПОЛЬЗОВАННЫЕ МАТЕРИАЛЫ :

Крыльчатый насос :

Корпус, крышка - серый чугун

Крыло, всасывающий делитель и клапана - латунь

Вал - сталь

Рычаг (под выбор) - чугун + дерево или серый чугун , Уплотнение сальника - безасбестовая сетка Всасывающая группа :

Всасывающий трубопровод - сталь

Пробка барабана - серый чугун Нагнетательная группа I :

Колено - ковкий чугун

Шланговая муфта - латунь Нагнетательная группа II :

Нагнетательный трубопровод - сталь
