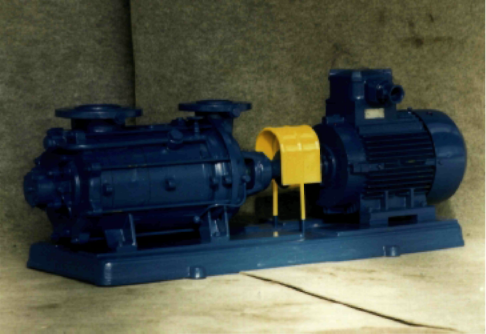

САМОВСАСЫВАЮЩИЕ
ЦЕНТРОБЕЖНЫЕ
СЕКЦИОННЫЕ НАСОСЫ
S-LV-D
Применение
Насосы типа «S-LV-D« предназначены для перекачки чистых жидкостей без механических примесей. Они используются прежде всего для перекачки горючих жидкостей, нефти, бензина, керосина, спирта, авиационного керосина и бензоловой смеси до температурных классов Т1+Т4 и горючего классов I.-HV. помещенных в зону 1 и 2. Их можно также исполь­зовать для перекачки чистой промышленной воды до температуры 80 "С, например в качестве противо­пожарных насосов.
Описание
Насосы секционные центробежные горизонтальные с радиальными рабочими колесами и с радиальными распределителями. Они комбинированные, с само­всасывающей ступенью , которая размещена перед всасывающим корпусом, и это решение дозволяет независимую эксплуатацию обеих составных частей насоса одновременно. Насосы состоят из ротора и статора с сальниками и подшипниками. Ротор насоса состоит из вала, на котором размещены рабочие радиальные колеса, распорная и, возможно также, сальниковая втулки, подтянутые гайкой. Рабочие колеса оснащены уплотнительными двусто­ронними кольцами и компенсационными отверстиями для частичной компенсации гидравлической продоль­ной силы. Самовсасывающее - лучистое колесо размещено на вале подвижно и его правильная позиция дана его закрытием между нагнетательной втулкой и корпусом сальника. Статор насоса состоит из отдельных корпусов секций, крышки секции, корпуса резервуара, всасывающего и нагнетательного корпусов, втулки всасывающего корпуса, нагнетательной втулки корпуса сальника, и у некоторых типов также корпус подшипников. Элементы самовсасывающей ступени уплотнены бумажным уплотнением, секции нагнетательной части насоса уплотнены резиновым “О” кольцом. Все статорные элементы подтянуты стяжными болтами и соответствующими гайками.
Подшипники качения, неохлаждаемые, смазка жировая. На всасывающей и нагнетательной сторонах находятся шариковые подшипники . На всасывающей стороне подшипник расположен в соответствии с конструкцией насоса будто в сальниковом корпусе или в корпусе подшипника. Аналогично выполнена установка подшипника на нагнетательной стороне, где отделение для подшипника является составной частью нагнетательного корпуса, или в самостоятельном корпусе подшипника.
Направление вращения
Насосы правовращающие при взгляде от привода. Выходящий конец вала находится на нагнетательной стороне.
Материальное исполнение
Насосы «S-LV-D» изготовляются в материальном исполнении LN согласно ON 11 0003. Основные части насоса исполнены из серого чугуна, самовсасы­вающее колесо и специальное рабочее колесо первой ступени, втулка корпуса и резервуара - из бронзы. Уплотнительные кольца выполнены из латуни.
Условия рабочей среды
Среда, в которой насосы могут работать, определяется прежде всего видом привода. Насосы в сборе с электродигателями с покрытием « IP 44».
Исполнение
Насосы изготовляются в разных модификациях, они отличаются прежде всего применением шнуревого или механического сальников выходящего конца вала, положением патрубков всасывающего и нагнетатель­ного корпусов и позицией прикрепляющих пят.
00 - нормальное исполнение, мягкий сальник 01,012 ч 029 -двухсторонний механический сальник
02 - мягкий сальник, шлицевой вал
03 - механические сальники, шлицевой вал
04 -мягкий сальник, «S-90»; «Т-90»; (над осью насоса)
05  - механические сальники, «S-90»; «Т-90» (над осью насоса)
10 - механические сальники, цилиндрический вал, сьемка оборотов
Исполнение привода:
Насосы «S-LV-D» обычно поставляются со следу­ющими способами привода согласно ЧСН 11 0021:
1 - насос со свободным концом вала
2 - насос с упругой муфтой
3 - насос с упругой муфтой на фундаментной раме
совместной для насоса и электродвигателя 9 - насос с упругой муфтой электродвигателем на
совместной фундаментаной раме Другие возможные выполнения следует согласовать с изготовителем.

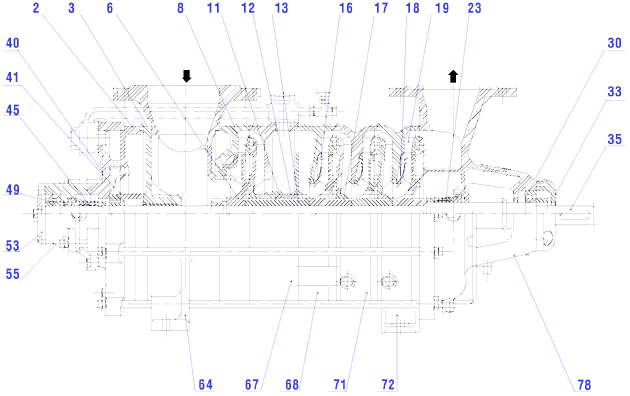

Информационный разрез насоса
2
Нагнетательная втулка
35
Вал
3
Втулка всасывающего корпуса подшипника
40
Корпус сальника
6
Рабочее колесо
41
Самовсасывающее колесо
8
Крышка секции
45
Мех. сальник
11
Втулка корпуса
49
Подшипник
12
Втулка резервуара
53
Крышка
13
Распорная втулка
55
Корпус подшипника
16
Рабочее колесо
64
Всасывающий корпус
17
Втулка секции
67
Корпус секции
18
Рабочее колесо
68
Корпус резервуара
19
Распределительное колесо
71
Корпус секции
23
Мех. сальник
72
Корпус секции с пятой
30
Подшипник
78
Нагнетательный корпус
33
Крышка подшипника

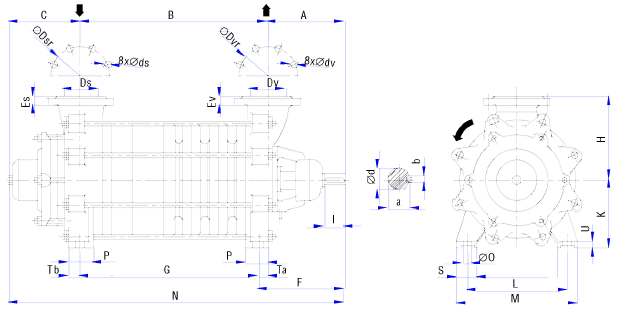

Габаритный чертеж
Тип насоса
ст.
A
в
с
Dv
Dvr
dv
Ev
Dv
Dsr
ds
Es
F
G
H
К
L
M
N
0
P
S
Та
Tb
U
a
b
d
I
DN
PN
DN
PN
3
385
330
850
4
455
400
920
5
525
212
470
990
6
595
540
106C
7
253
665
100
10
180
18
22
125
10
210
18
24
338
610 330
220
180
280
320
1130 893
14
65
50
27
25
16
38,3
10
35
63
3
385
4
455
400
963
5
525
255
470
1033
6
595
540
1103
7
665
610
1173
2
481
452
1004
3 4
284
581 681
198
125
10
210
8x18
24
125
10
210
8x11
24
313,5
552 652
300
250
380
450
450 1204
110'
18
90
85
75
45
42,5
20
43,1
12

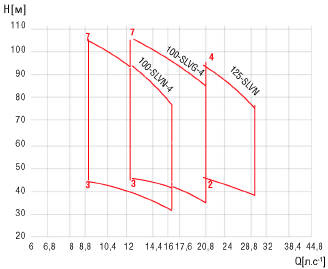

Информационная рабочая диаграмма насоса
Технические данные
Параметры действительны для воды t = 20 °С, р= 1000 кг. м3 и обороты п = 1450 мин1
Тип насоса
Q л.с1
Н Р
Количество ступеней
м кг
м1 кг
2
3
4
5
6
7
100-S-LVN-4-D
9,1
м кВт
-
45 8,7
60 11,6
75 14,5
90 17,4
105 20,3
180
28
13,3
м кВт
-
39 10,3
52 13,9
65 17,4
78 21
91 24,6
16,5
м кВт
-
33 10,8
44 14,4
55 18
66 21,6
77 25,2
100-S-LVG-4-D
12,5
м кВт
-
42 9,3
55 12,4
69 15,5
83 18,6
97 21,7
180
28
16,5
м кВт
-
37 10,5
50 14
62 17,5
75 21
87 24,5
20,8
м кВт
-
32 11,7
52 15,6
53 19,5
64 23,4
74 27,3
125-S-LVN-5-D
30
м кВт
34 22,2
56 33,7
76 41,1
-
-
-
287
45
Q....... расход насоса
Н........транспортная высота
Р........потребляемая мощность насоса (при транспорте чистой жидкости с плотностью = 1000 кг.м3 )
m.......вес приводится для 3° насоса со свободным концом вала
т1......прирост веса на 1°
