САМОВСАСЫВАЮЩИЕ
НАСОСЫ
SVD
Применение
Самовсасывающие секционные ротационные насосы ряда «SVD» предназначены для перекачки питьевой и хозяйственной воды до 90 °С без механических примесей. В исполнении для перекачки горючих веществ они применяются для перекачки горючих класса I. - IV. Ими можно перекачивать масла до макс. кинематической вязкости 37 мм2.о1 . Их главным преимуществом является свойство самовсасывания (высота всасывания до 8 м). Они отличаются размещением отдельных секций (ступе­ней) за собой в количестве, соответствующем требуемой транспортной высоте.
Описание

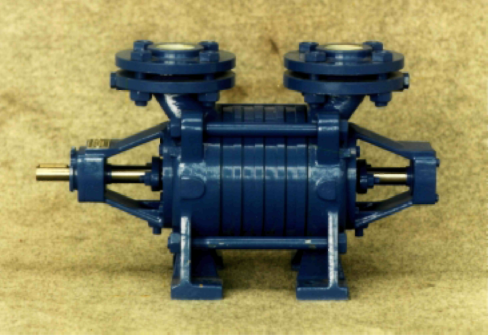

Насосы типа «SVD» ротационные, горизонтальные, самовсасывающие, конструированные для прямого соединения с приводным двигателем. Насос состоит из всасывающего и нагнетательного корпусов, всасывающей и нагнетательной втулок, корпуса подшипника, крышки сальника, вала с рабочими колесами и подшипников. Всасывающий и напорный патрубки выходят всегда вверх.
Между всасывающий и нагнетательный корпуса вложены всасывающие и нагнетательные втулки с рабочими колесами в количестве, которое соответ­ствует требуемому давлению. Эти втулки подтянуты болтами между всасывающие и нагнетательные корпуса. Вал насоса уложен на обеих сторонах в шариковом подшипнике. Вал уплотнен мягкой шнуревой набивкой или механическим сальнико. Насосы стоят на широкой пяте нагнетательного корпуса или на полупятах всасывающего и нагнетательного корпусов.
Направление вращения
Насосы типа «SVD» левовращающие, т.е. направ­ление вращения вала против хода часовых стрелок при взгляде от привода. По специальному заказу их можно поставить в правовращающем исполнении.
Материальное исполнение
Всасывающий и нагнетательный корпуса, всасыва­ющая и нагнетательная втулки, резьбовые фланцы, корпуса подшипников, крышка сальника - из чугуна. Рабочие колеса исполнены из латуни и вал из стали. Уплотнение сальниковая набивка в качестве соответ­ствующем перекачиваемой жидкости. Сальник выбирается в зависимости от перекачиваемой жидкости, будто мягкий или механический.
Принадлежности
Насосы поставляются с противофланцами включая уплотнение и болты. Отверстия во всасывающем и нагнетательном корпусах для подсоединения манометра и вакуумметра оснащены пробками.
Исполнение насосов «SVD»
Насосы «SVD» сконструированы для прямого привода электродвигателем. Они поставляются со следу­ющими видами приводов согласно ЧСН 11 0021: Привод 1 - насос со свободным концом вала Привод 9 - насос с упругой муфтой и электро­двигателем на общей фунд. плите. По специальному заказу поставляются: Привод 2 - насос с упругой муфтой Привод 3 - насос с упругой на фунд. плите совместной для насоса и двигателя
Данные для заказа
-требуемые параметры
- цель применения
- вид и температура перекачиваемой жидкости -тип и исполнение насоса
- рабочее напряжение
Технические данные
Тип насоса
DN всасыв.
патрубок/
Напор. патрубок
Q
(л.с1)
Н
(м)
Мощность (кВт)
Вариант с механичес­ким сальником
Вес
(кг)
привод 1
25-SVD-1 25-SVD-2 25-SVD-3 25-SVD-4 25-SVD-5
32/32
0,5 - 1
28 - 11 52 - 20 78 - 30 102 - 44
111 - 50
0,6 - 0,35 1,18 - 0,65
1.74 - 0,94 2,3 - 1,4
2.75 - 1,6
нет
14 16,5
20 22,5
25
32-SVD-1 32-SVD-2 32-SVD-3 32-SVD-4
32/32
0,83 - 1,33
31 - 12 63 - 28 91 - 38 110 - 42
0,98 - 0,6
1,92 - 1,2
2,65 - 1,65
3,3 - 2,05
да
15
18
21,5
24,5
40-SVD-1 40-SVD-2 40-SVD-3 40-SVD-4 40-SVD-5
40/40
1,33 - 2
24 - 11 46 - 9 66 - 10 85 - 13 104 - 17
1,05 - 0,75 2,05 - 1,25 3,0 - 1,55 3,8 - 1,95 4,6 - 2,4
да
23 27
31 35 39
1,33 - 2,3
50-SVD-1 50-SVD-2 50-SVD-3 50-SVD-4 50-SVD-5
50/50
2 - 3,35
23 - 10 46 - 20 70 - 32 93 - 42
114 - 53
1,67 - 1,07 3,25 - 2,03 4,88 - 3,05 6,53 - 4,15 7,95 - 5,2
да
31 35 39 43 47
Приведенные мощности насосов действительны для числа оборотов п = 1450 мин 1 и чистой воды с температурой 15 "С, р= 1000 кг.м-3, высоты всасывания 7 м и мягкой шнуревой набивки.

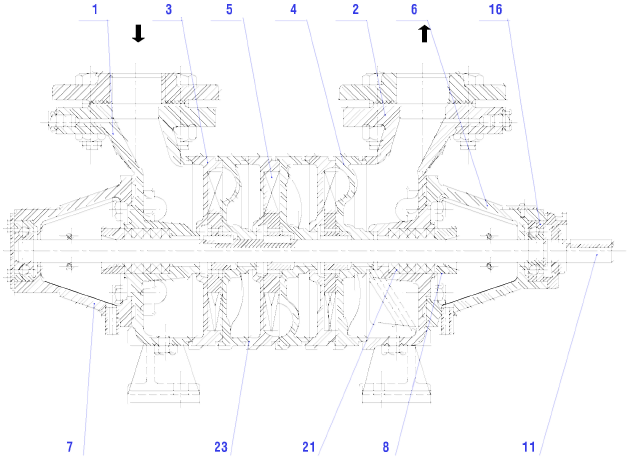

Информационный разрез насоса - мягкий сальник
1
Всасывающий корпус
2
Нагнетательный корпус
3
Всасывающая втулка
4
Нагнетательная втулка
5
Рабочее колесо
6
Корпус подшипника
7
Корпус подшипника
8
Крышка сальника
11
Вал
16
Подшипник
21
Сальниковая набивка
23
Уплотнение

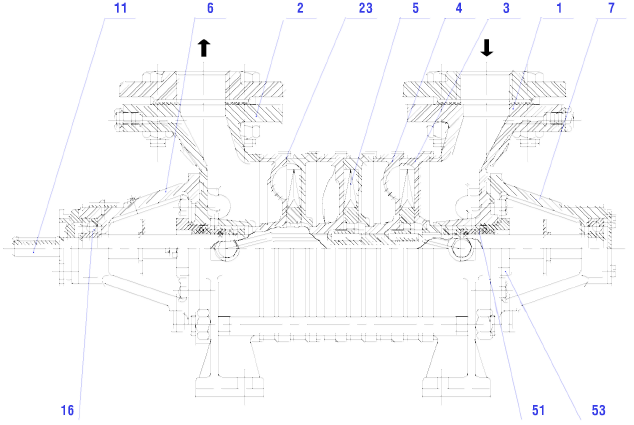

1
Всасывающий корпус
2
Нагнетательный корпус
3
Всасывающая втулка
4
Нагнетательная втулка
5
Рабочее колесо
6
Корпус подшипника
7
Корпус подшипника
11
Вал
16
Подшипник
23
Уплотнение
51
Механический сальник
53
Крышка сальника
Насос
A
В
С
D
E
F
G
J
К
L
M
N
О
P
R
s
T
U
V
X
Z
25-SVD-1'
226
72
333
16
104
100
1 1/4”
70
28
150
180
40
12
5
13,1
5
12
100
100
15
40
25-SVD-2'
264
110
371
32-SVD-1'
257
102
365
16
103
100
1 1/4”
65
28
160
200
40
12
5
13,1
5
16
112
112
17,5
40
32-SVD-2'
295
140
403

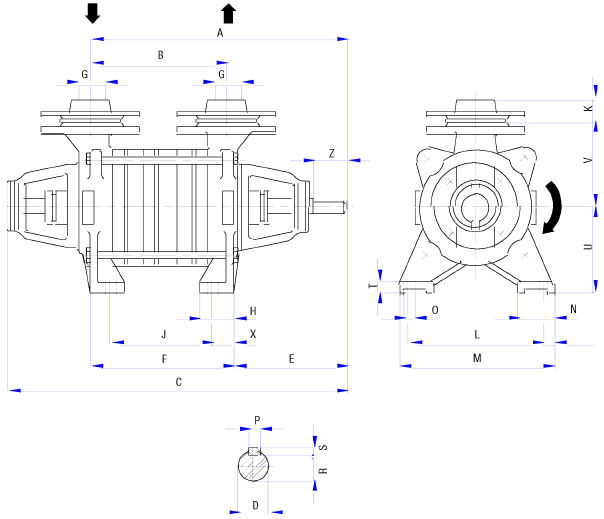

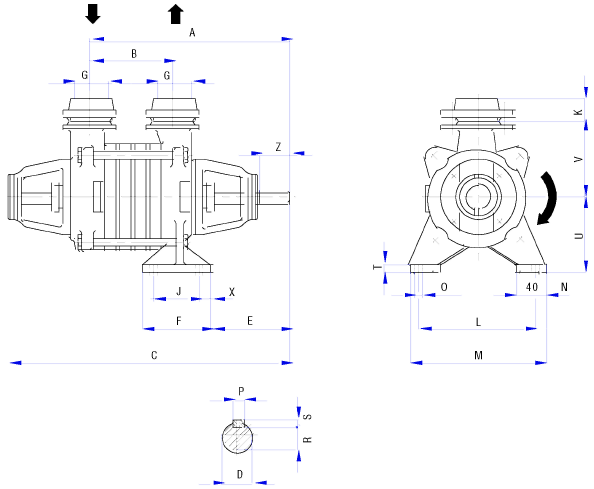

Габаритный чертеж
Насос
А
В
С
D
Е
F
G
Н
J
К
L
М
N
О
Р
R
S
Т
и
V
X
Z
25-SVD-3'
324
158
444
16
166
158
1 1/4”
42
104
26
150
180
40
12
5
13,1
5
12
112
112
27
40
25-SVD-4'
362
196
482
196
142
25-SVD-5'
400
234
520
234
180
32-SVD-3'
336
178
446
16
158
178
1 1/4”
45
124
26
160
200
40
12
5
13,1
5
16
112
112
27
40
32-SVD-4'
374
216
484
17
216
162
14,1
40-SVD-1'
316
150
426
18
163
156
1 1/2”
60
72
29
150
190
40
14
6
14,5
6
18
132
128
42
40
40-SVD-2'
366
200
476
206
122
40-SVD-3'
416
250
526
256
172
40-SVD-4'
466
300
576
306
222
40-SVD-5'
516
350
626
356
272
50-SVD-1'
351
165
479
22
173
191
2”
70
97
32
160
210
50
14
6
18,5
6
18
132
128
47
50
50-SVD-2'
416
230
544
256
162
50-SVD-3'
481
295
609
321
227
50-SVD-4'
546
360
674
386
292
50-SVD-5'
611
425
739
451
357

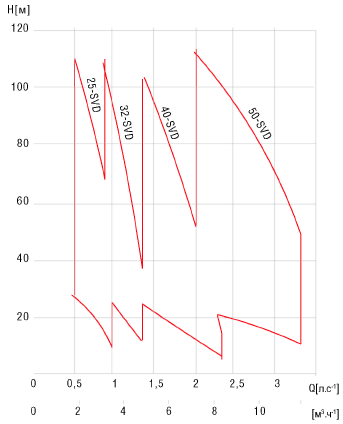

Информционная рабочая диаграмма насоса
