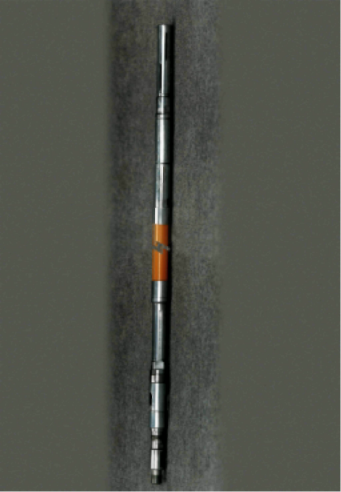

Применение

Глубинные тяговые плунжерные насосы типа «TZKV» предназначены для откачки сырой нефти из продуктивных скважин глубиной больше, чем 1 000 метров. Насосы, конструированные на этом принципе, являются надежным и довольно распростра-неным оборудованием для нефтедобычи. Их преимущество заключается в конструкционном расположении, которое дозволяет смену насоса без демонтажа колонны насосных труб. Откачиваемая жидкость - сырая нефть с содержанием воды максимум 99 %, сероводорода до 50 мг.л¹ и мех. примесей до 1,3 гр.л¹ . Объем свободного газа до 10 %, макс, вязкость 0,025 Ра.с, макс, температура откачиываемой жидкости 130 °С.

Конструкция

Глубинные тяговые плунжерные насосы типа «TZKV» вертикальные, одноплунжерные, одинарного действия, с приводом от приводной опоры с помощью тяг. Цилиндр компактный, плунжер металлический, подвижной, всасывающие и нагнетательные клапаны простые - выполнение «003», или удвоенные -выполнение «002». Всасывающий клапан на входе приспособлен для соединения с фильтром , деаэратором или песочным якорем. По своей конструкции он относится к группе глубинных тяговых насосов засыпного типа с замком находящимся наверху, приспособленным для механического закрепления в замковой опоре. Насосы состоят из отдельных конструкционных узлов, взаимно соединенных резьбовым соединением, образующим функциональный комплекс. Группа посадок характеризует взаимный установочный зазор между плунжером и цилиндром. Насосы группы «TZKV» обычно поставляются в 1-ой группе посадки , т.е. в диапазоне установочных зазоров с 0,030 по 0,080 мм. Иные посадочные группы

следует специфицировать в заказе. При движении плунжера наверх влиянием давления ниже атмосферного, которое возникает в цилиндре насоса, открывается всасывающий клапан и рабочий цилиндр наполняется. Одновременно воздействует давление жидкости в системе насосных труб на нагнетательный клапан, который закрывается. Плунжер выдавливает жидкость в колонну насосных труб. При обратном движении плунжера всасывающий клапан закрывается, давление в цилиндре и насосных трубах сбалансировано, нагнетательный клапан открывается и откачиваемая жилкость протекает через полость плунжера в насосные трубы. Пропускная способность насоса прямо пропорциональна количеству двойных ходов и длине хода плунжера.

Материальное выполнение

Составные части насосов типа «TZKV» изготовлены из высококачественных сталей, термически обработанных, с поверхностной отделкой цинкованием. Внутренние поверхности цилиндров упрочнены на 58 HRC, хонингованы.Наружний функциональный диаметр плунжеров упрочнен хромированием. Всасывающие и нагнетательные клапаны шарового типа из коррозиестойких закаленных сталей.

Привод

Приводным механизмом насосов типа «TZKV» является стойка, установленная над устье эксплуатационной скважины. Стойка с электромотором и передаточным механизмом реализует с помощью колонны тяг прямолинейное возвратное движение плунжера насоса. Конструкция стойки дозволяет в данном диапазоне изменение длины и количества ходов.

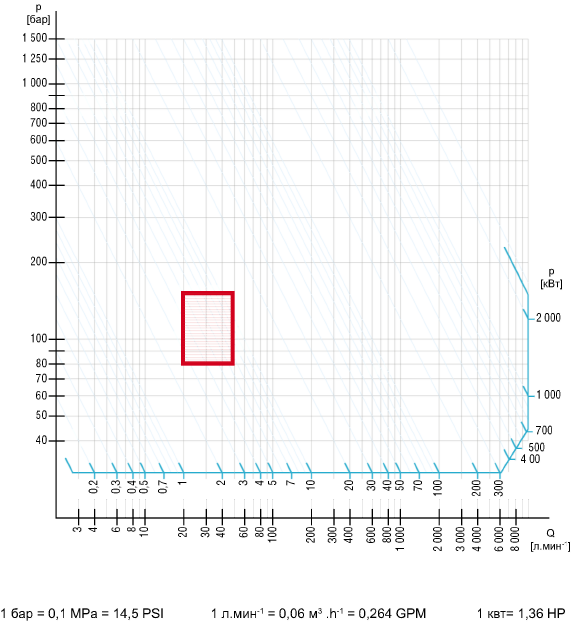

Технические данные


Тип	Пропуск. способность теор.	Транспортное давление	Подъе	Количество двойных ходов	Диаетр плунжера	Вес
Тип	м³.24час¹	бар	мм	мин¹	мм	кг
TZKV-3000-27-RC-002 TZKV-3000-27-RC-003	28,5	150	3000	10	27	43
TZKV-3000-27-RC-002 TZKV-3000-27-RC-003	28,5		3000		27	41
TZKV-2500-32-RC-002 TZKV-2500-32-RC-003	29		2500		32	40
TZKV-2500-32-RC-002 TZKV-2500-32-RC-003	29		2500			38
TZKV-3000-32-RC-002 TZKV-3000-32-RC-003	35		3000			51
TZKV-3000-32-RC-002 TZKV-3000-32-RC-003	35		3000			49
TZKV-3000-38-RC-002 TZKV-3000-38-RC-003	49		3000		38	68
TZKV-3000-38-RC-002 TZKV-3000-38-RC-003	49		3000		38	64
TZKV-2500-44-RC-002 TZKV-2500-44-RC-003	54		2500		44	60
TZKV-2500-44-RC-002 TZKV-2500-44-RC-003	54		2500			57
TZKV-3000-44-RC-002 TZKV-3000-44-RC-003	65,7		3000			71
TZKV-3000-44-RC-002 TZKV-3000-44-RC-003	65,7		3000			68

Пропускная способность насоса прямо пропорциональна количеству двойных ходов и длине подъема насоса. Выполнение цилиндров, плунжеров, величину посадочного зазора, способ фикцации насоса в замковой опоре и другие детали рекомендуем сконсультировать с изготовителем.




	ГЛУБИННЫЙ ТЯГОВОЙ ПЛУНЖЕРНЫЙ НАСОС	TZKV



	Применение Глубинные тяговые плунжерные насосы типа «TZKV» предназначены для откачки сырой нефти из продуктивных скважин глубиной больше, чем 1 000 метров. Насосы, конструированные на этом принципе, являются надежным и довольно распростра-неным оборудованием для нефтедобычи. Их преимущество заключается в конструкционном расположении, которое дозволяет смену насоса без демонтажа колонны насосных труб. Откачиваемая жидкость - сырая нефть с содержанием воды максимум 99 %, сероводорода до 50 мг.л¹ и мех. примесей до 1,3 гр.л¹ . Объем свободного газа до 10 %, макс, вязкость 0,025 Ра.с, макс, температура откачиываемой жидкости 130 °С. Конструкция Глубинные тяговые плунжерные насосы типа «TZKV» вертикальные, одноплунжерные, одинарного действия, с приводом от приводной опоры с помощью тяг. Цилиндр компактный, плунжер металлический, подвижной, всасывающие и нагнетательные клапаны простые - выполнение «003», или удвоенные -выполнение «002». Всасывающий клапан на входе приспособлен для соединения с фильтром , деаэратором или песочным якорем. По своей конструкции он относится к группе глубинных тяговых насосов засыпного типа с замком находящимся наверху, приспособленным для механического закрепления в замковой опоре. Насосы состоят из отдельных конструкционных узлов, взаимно соединенных резьбовым соединением, образующим функциональный комплекс. Группа посадок характеризует взаимный установочный зазор между плунжером и цилиндром. Насосы группы «TZKV» обычно поставляются в 1-ой группе посадки , т.е. в диапазоне установочных зазоров с 0,030 по 0,080 мм. Иные посадочные группы	следует специфицировать в заказе. При движении плунжера наверх влиянием давления ниже атмосферного, которое возникает в цилиндре насоса, открывается всасывающий клапан и рабочий цилиндр наполняется. Одновременно воздействует давление жидкости в системе насосных труб на нагнетательный клапан, который закрывается. Плунжер выдавливает жидкость в колонну насосных труб. При обратном движении плунжера всасывающий клапан закрывается, давление в цилиндре и насосных трубах сбалансировано, нагнетательный клапан открывается и откачиваемая жилкость протекает через полость плунжера в насосные трубы. Пропускная способность насоса прямо пропорциональна количеству двойных ходов и длине хода плунжера. Материальное выполнение Составные части насосов типа «TZKV» изготовлены из высококачественных сталей, термически обработанных, с поверхностной отделкой цинкованием. Внутренние поверхности цилиндров упрочнены на 58 HRC, хонингованы.Наружний функциональный диаметр плунжеров упрочнен хромированием. Всасывающие и нагнетательные клапаны шарового типа из коррозиестойких закаленных сталей. Привод Приводным механизмом насосов типа «TZKV» является стойка, установленная над устье эксплуатационной скважины. Стойка с электромотором и передаточным механизмом реализует с помощью колонны тяг прямолинейное возвратное движение плунжера насоса. Конструкция стойки дозволяет в данном диапазоне изменение длины и количества ходов.

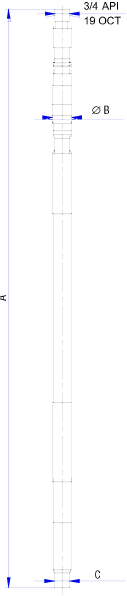

	Информативное сечение насосом
